司控道岔装置产品介绍：

司控道岔装置的设计融合了数字编码及微控制识别等尖端技术，其构造包括遥控器、接收器、核心的微控制器系统（亦称单片机）、伺服机构、到位传感器以及显示器等六大关键部件。在这些部件中，微控制器扮演着至关重要的控制角色。该装置配备的数字编码发射机能发射出9种各不相同的编码信号，这些信号分别对应着需要操控的9个相邻道岔。数字接收机负责捕捉发射机的数字信号司控道岔装置，并在微控制器的协调下，对多种道岔进行精准识别，以此防止未受控道岔误动。到位传感器将负责对道岔的准确位置进行检测，而显示器则会呈现道岔的编号、当前的到位状况以及设备故障等相关信息。这些道岔的编号以红色单个数字的形式展现，每个数字均代表一组特定的道岔。道岔当前所处的状态反映了其开启的具体位置，这包括直行道和分叉道两种形态，它们分别通过显眼的绿色箭头“↑”和“→”进行标识。而故障信息的显示则通过黑屏来进行。

司控道岔装置工作原理：

系统启动后，需先进行自检程序，若自检结果显示异常道岔安装装置，则会在显示器上呈现出故障提示信息；若自检结果显示正常，系统便会进入待命工作状态。矿车驶入数字接收机的接收区域，司机便借助显示器上显示的编号（例如1、2、3、4……至9），在遥控器上按下与道岔编号相对应的按钮。随后，数字接收机捕捉到道岔的数字编码信息，并将其传递至微控制器系统进行数字解码。一旦解码确认无误，微控制器系统便会向道岔驱动器发送指令，驱动器随即开始动作。与此同时，到位传感器会检测并反馈道岔的具体位置信息。若道岔未正确对准，控制装置将下达指令，使道岔驱动器反向复位。此时，需检查道岔内部是否存在异物，如杂物等，清理干净后，重新使用遥控器进行操作，系统便能恢复正常运作，并且，显示器上会显示出道岔当前的所处位置。本系统在控制器上配备了可供选择的操作按钮，这些按钮能够实现手动道岔扳动功能，用以应对遥控器电压不足导致无法正常遥控的情况，从而进行应急处理，以此保障系统的稳定运行。

司控道岔装置产品组成：

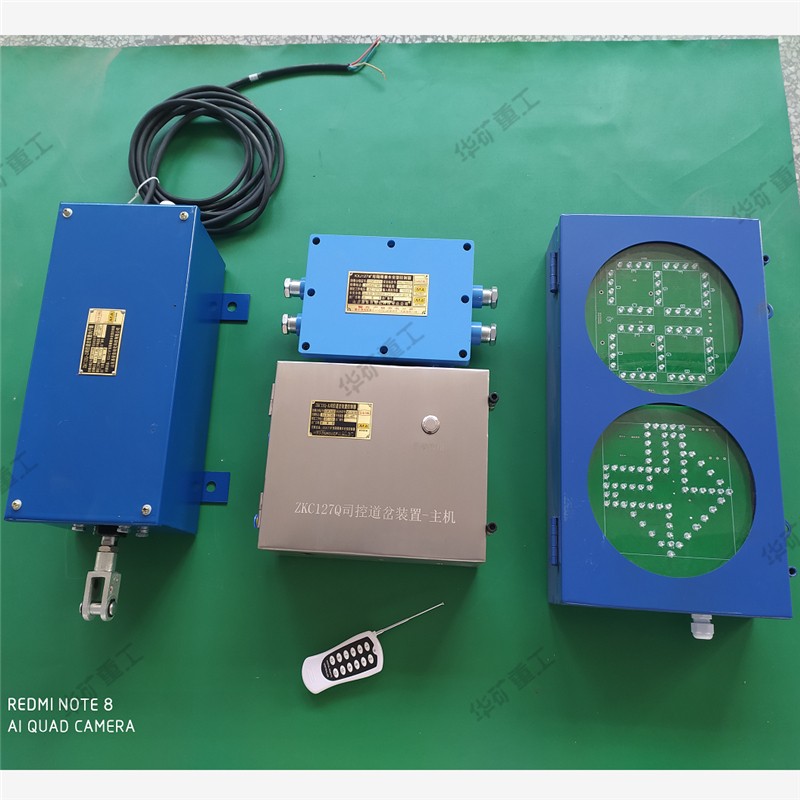

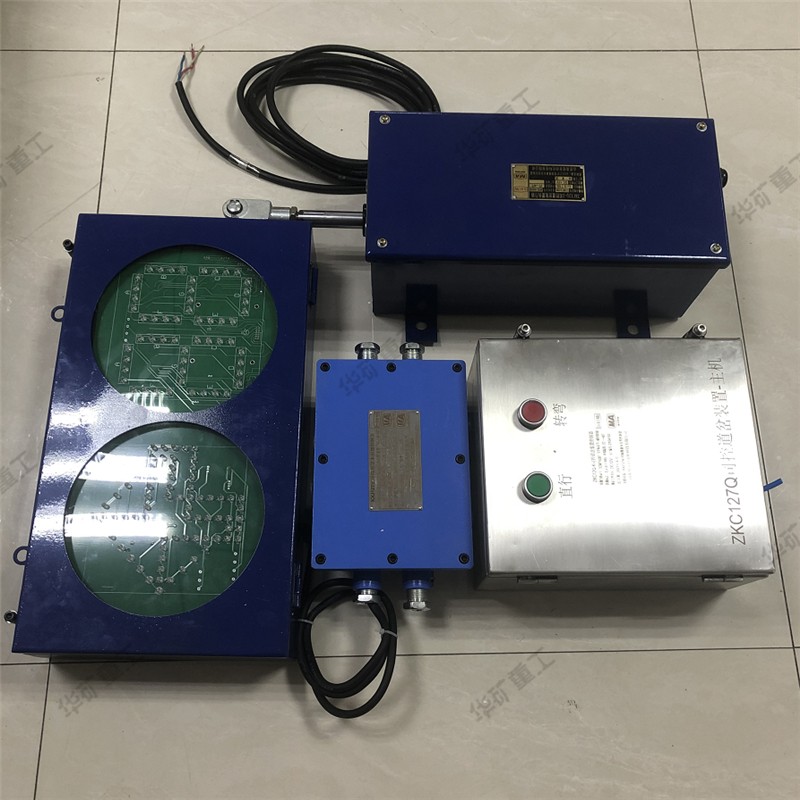

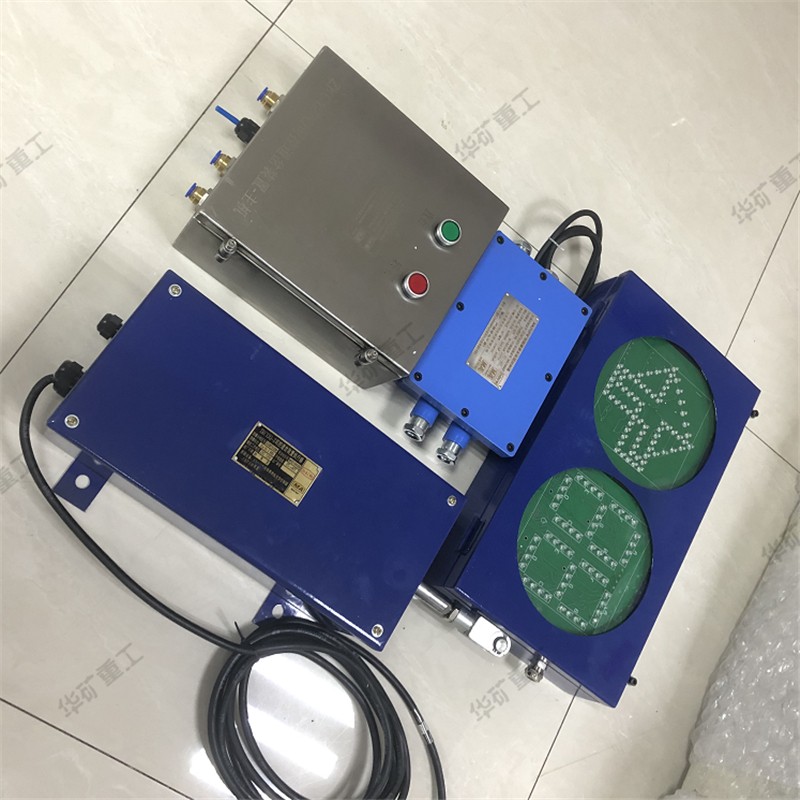

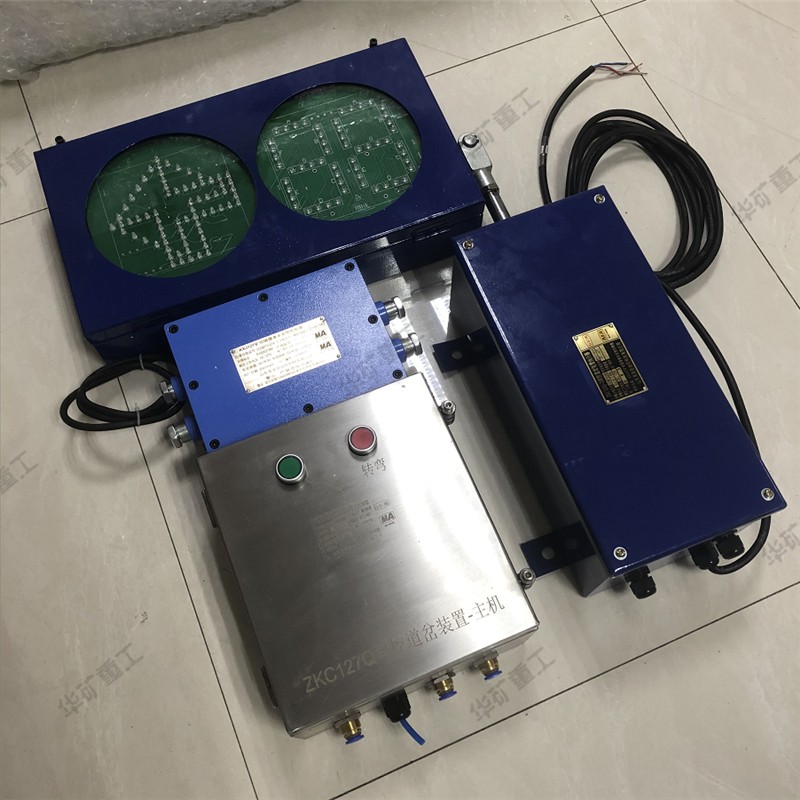

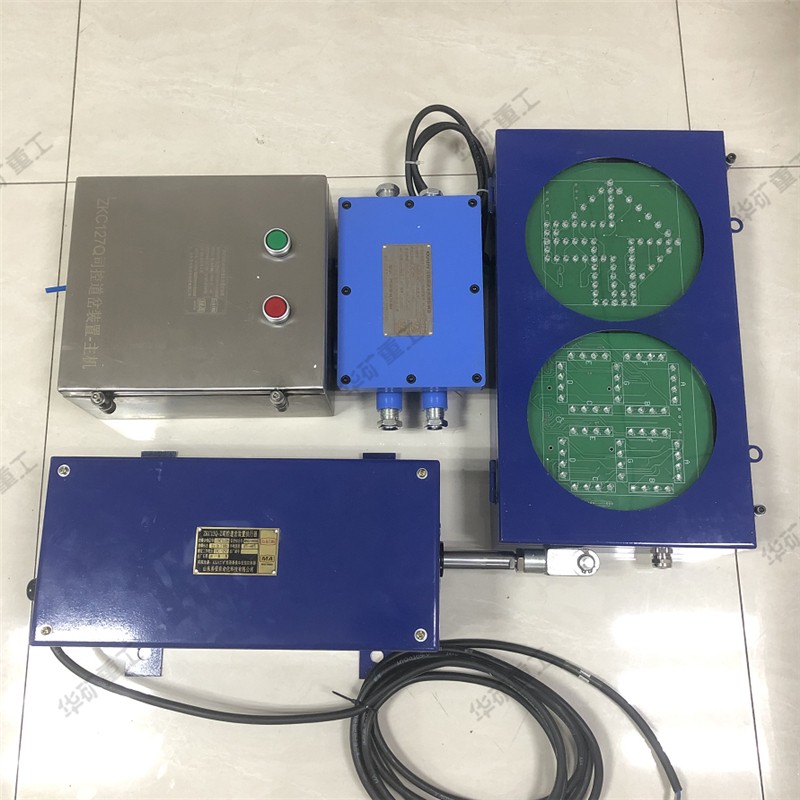

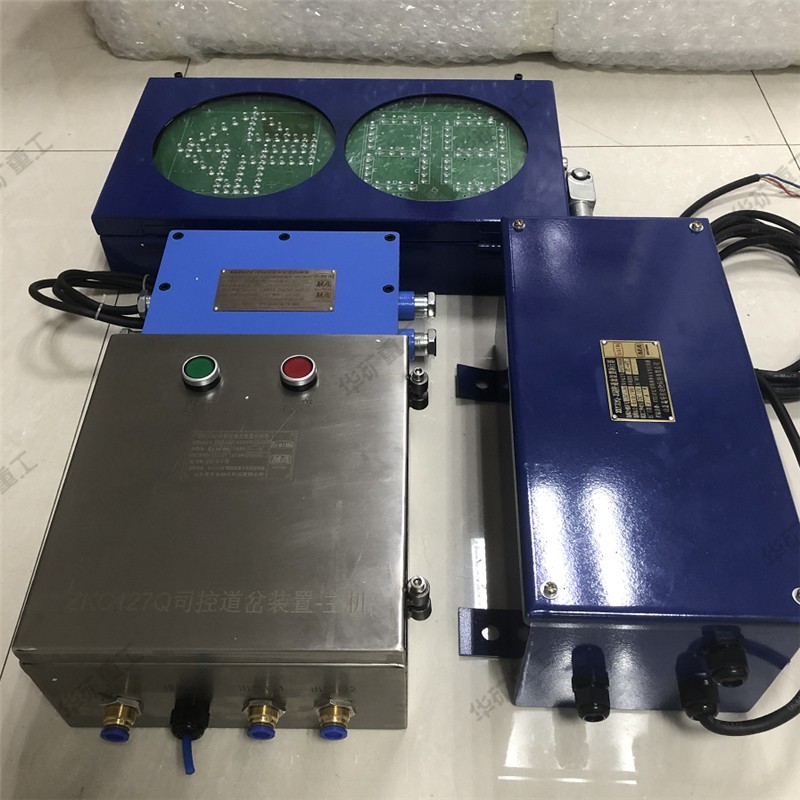

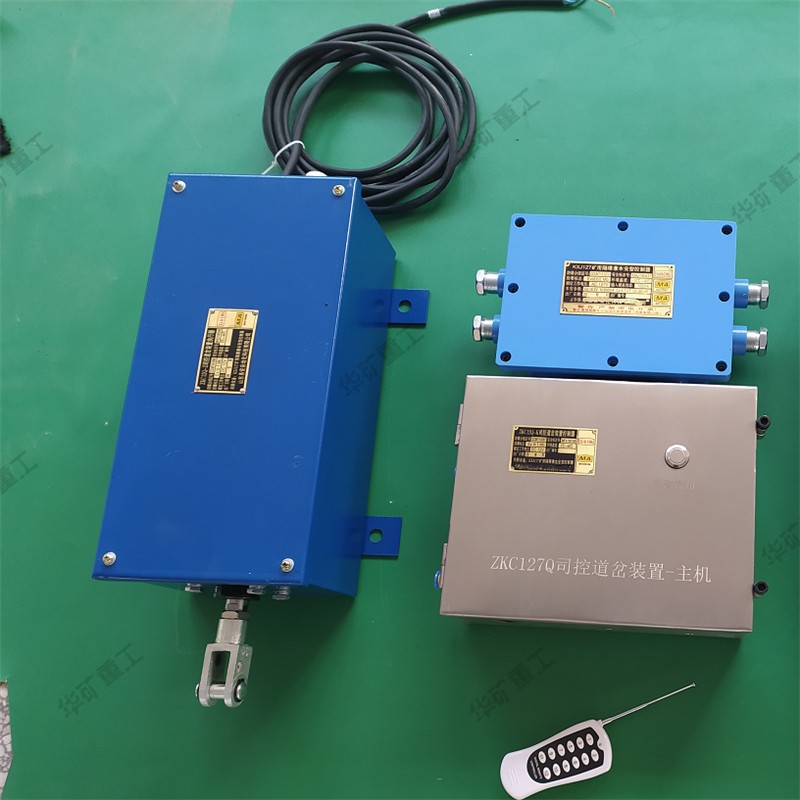

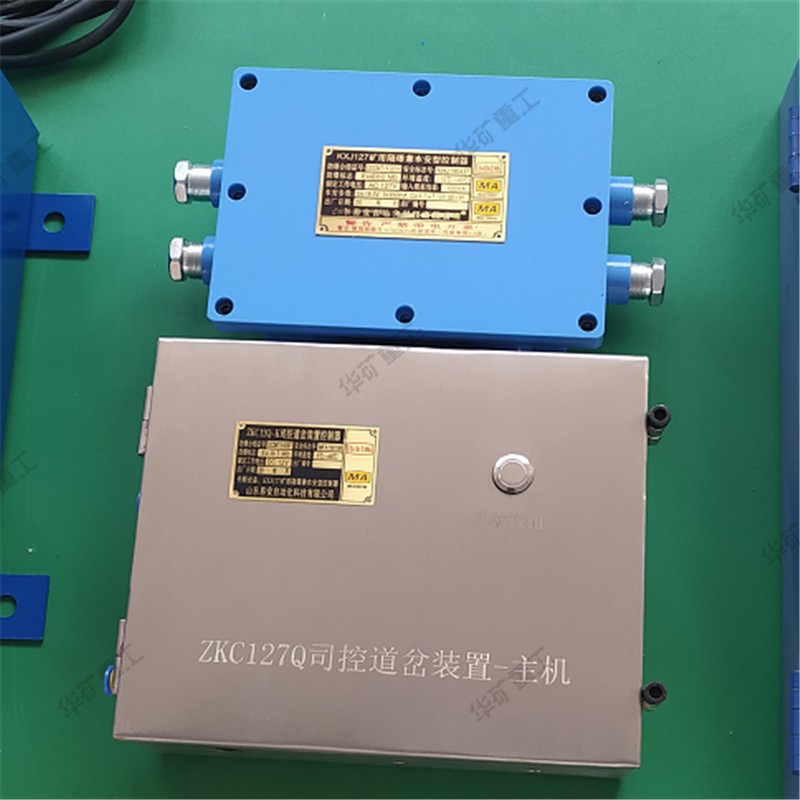

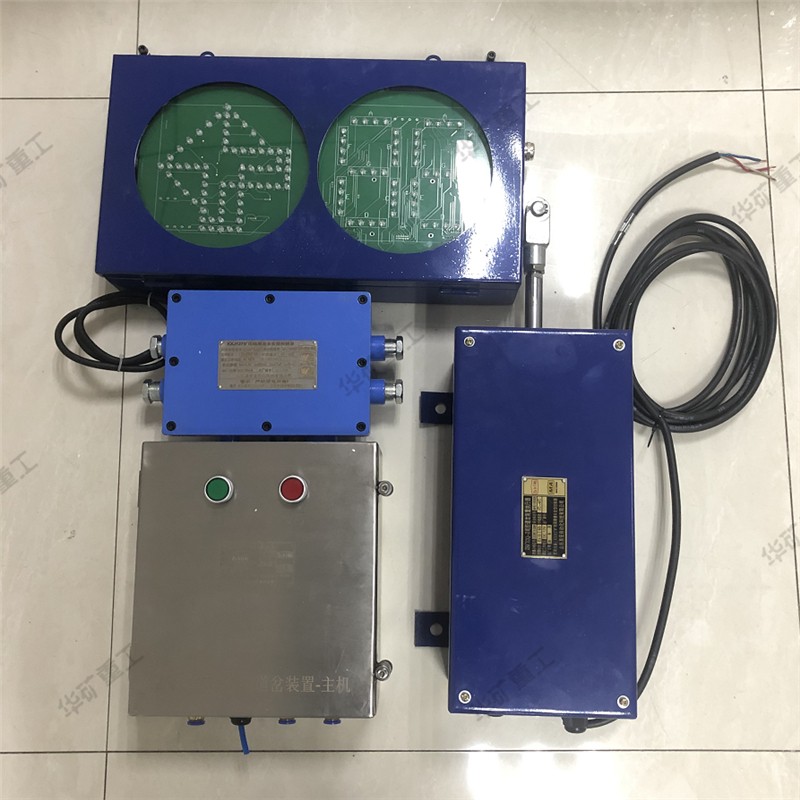

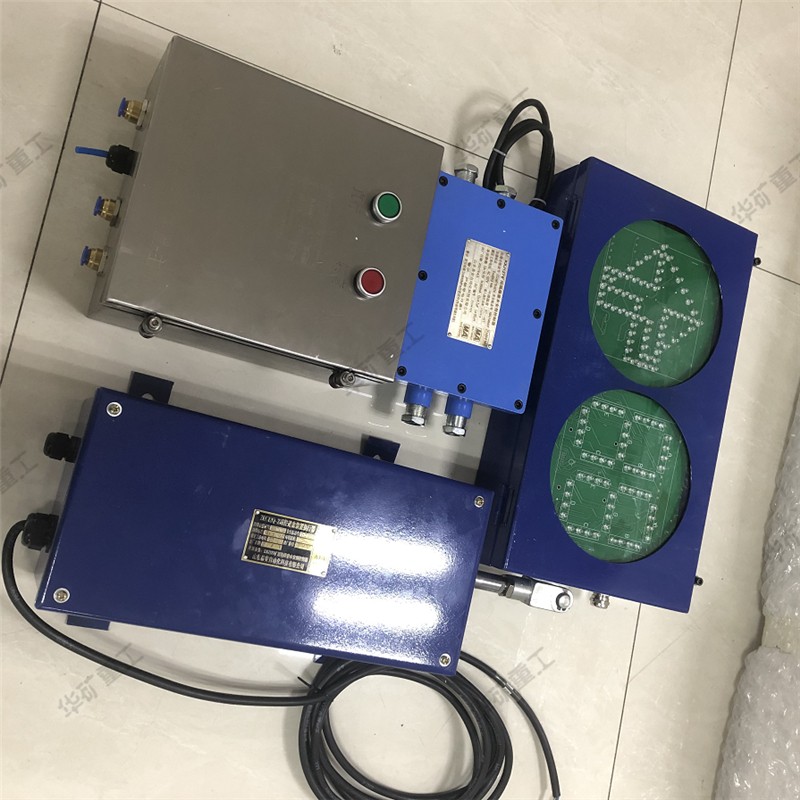

装置由控制器、 电动转辙机、发射机、 显示器等多部分组成。

司控道岔装置产品特点：

控制器运用具备卓越抗干扰性能的单片机进行信号的采集、识别与判断道岔安装装置，同时司控道岔装置，无线遥控技术使得在较远距离内对道岔进行精确操控成为可能道岔安装装置，从而有效保障了机车行驶的安全性。

（2）采用数字编码技术，系统抗干扰能力强；

显示器清晰显示出道岔的当前所在位置，司机能够根据机车的预定行驶方向，在远处通过遥控操作调整道岔的开启状态。

（4）显示器亮度高，字型大方美观，显示道岔方位准确、清晰；

司控道岔装置适用范围：

本设备适用于煤矿、非煤矿山、矿井内部、井底车场以及运输巷道，能够对道岔进行集中管理，也能实现单个道岔的独立操控。

司控道岔装置产品参数：

（1）环境温度： 0℃～+40℃；

（2）相对湿度：≤96%（25℃）；

（3）安装在无淋水、滴水，剧烈振动的地方；

在存在可能引发沼气爆炸的混合气体环境中，但该环境不含有能破坏绝缘性能的气体或蒸汽的矿井区域。

（5）工作电压：AC127V，50Hz；

该设备具备矿用隔爆功能，同时确保本质安全，其防爆标识为Exd[ib]I。
