什么是光纤？

光导纤维，即光纤多模光纤光衰标准，其英文名称是OPTIC FIBER。这种光纤是由高纯度的石英（玻璃）材料多模光纤光衰标准，通过特殊的制造工艺拉制而成的，其直径比头发还要细小。光纤内部填充有介质多模光纤光衰标准，能够在极短的时间内传输大量信息。

光纤的特点

光纤的优势在于其传输速率之快、覆盖距离之长、承载内容之丰富，同时具备抗电磁干扰、耐雷击的特性，且难以被外部窃听，不导电，避免了设备间接地的困扰。

1.1 光纤基本结构

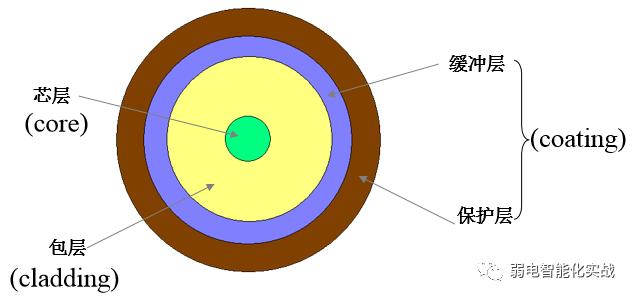

光纤结构示意图

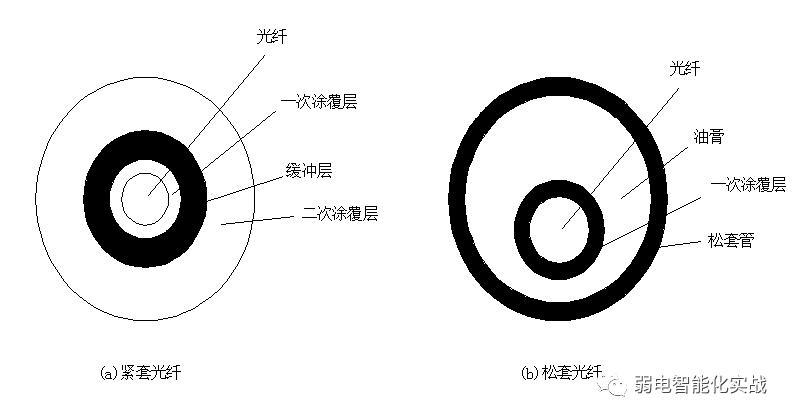

光纤的构造通常为双层或更多层，呈同心圆柱状。其核心部分被称为纤芯，而纤芯之外的部分则称作包层。纤芯的主要功能是传输光波，而包层的主要作用则是确保光波在光纤内部得以有效传播。

1.2 光纤传输原理

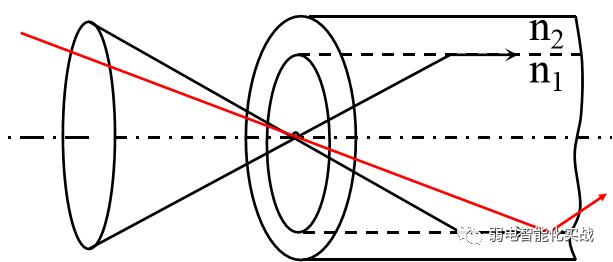

光纤内传播的光波遵循全反射的规律进行。要实现这一现象光纤链路基础，必须满足以下条件：

光纤纤芯的折射率一定要大于光纤包层的折射率。

进入光纤的光线向纤芯-包层界面入射时，入射角应大于临界角。

2.1.1光纤的结构

纤芯直径的直径

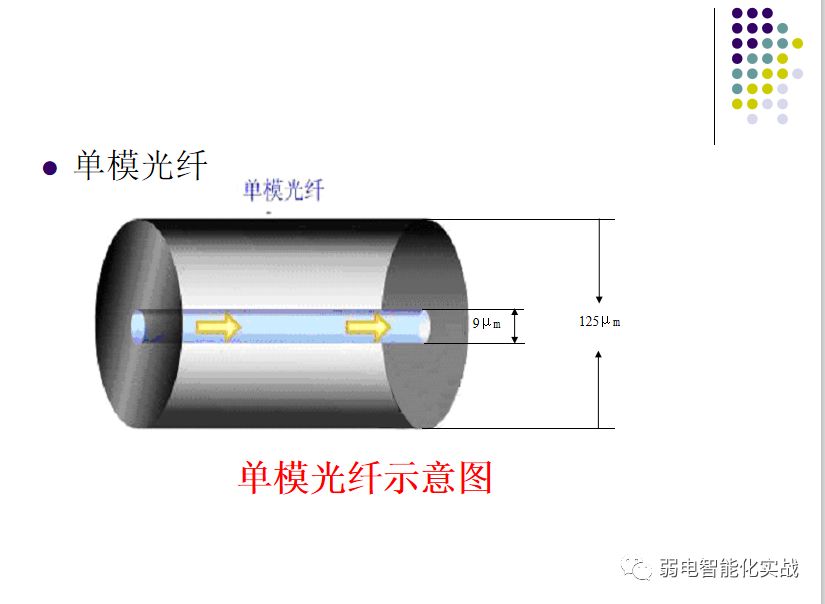

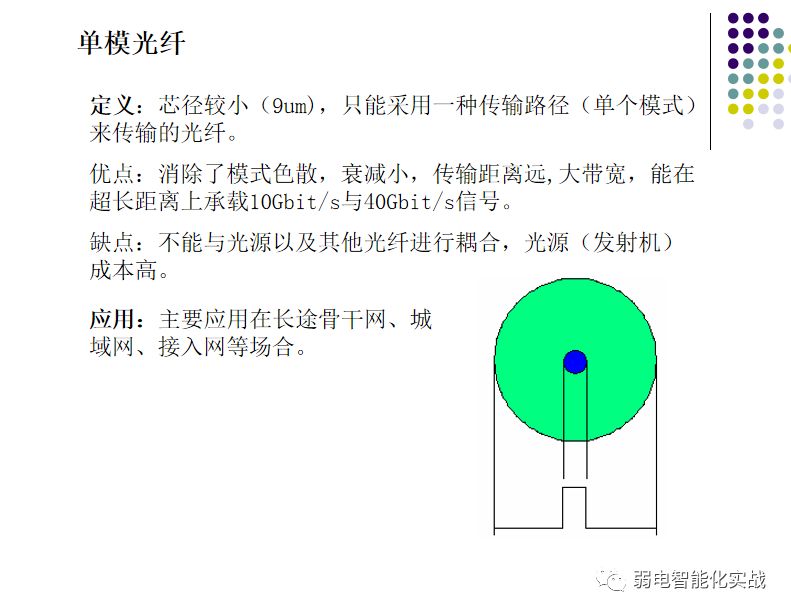

单模光纤：9μm 多模光纤：50μm/62.5 μm

包层直径：125μm

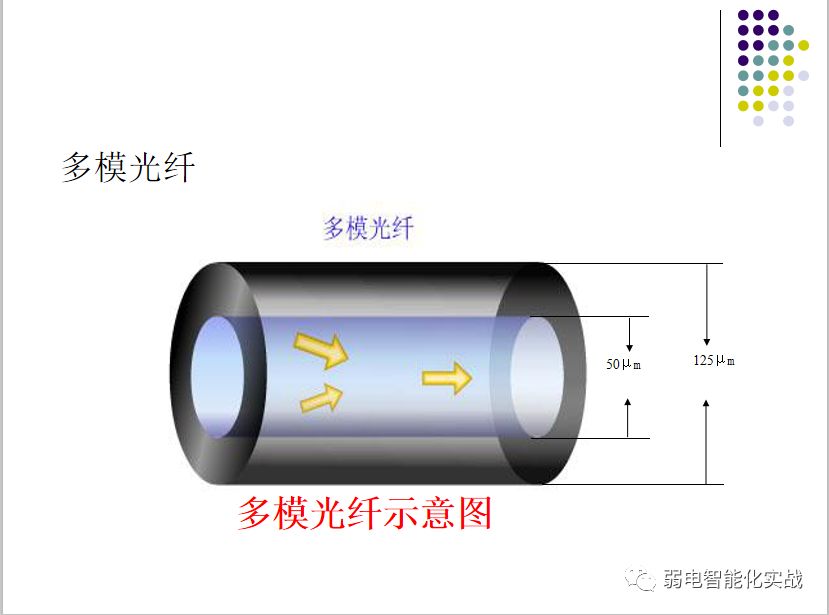

多模光纤

该光纤被定义为直径较大（达到50或62.5微米），且具备多种传输路径选择（即多种传输模式）的光通信介质。

该产品的优势在于：便于与光源及各类光纤实现连接，其光源（发射器）的成本相对较低，且具备便捷的连接和熔接特性。

其不足之处在于，衰减率相对较高，带宽较窄光纤链路基础，这导致光信号在多模光纤中的传输距离受限，只能在较短的距离内进行。

应用：主要应用在接入网和局域网等短距离场合。
