中频感应炉的工作原理涉及将工频电源中频感应炉的工作原理，即供电电网的50Hz频率，经整流变压器进行电压降低，并由此在变压器的次级产生两组供电线圈，随后这些线圈产生的电流被接入中频电源的输入端。

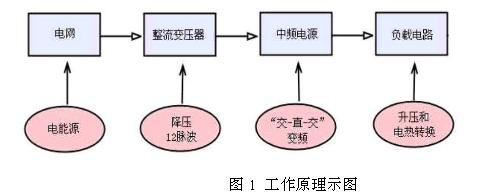

中频电源本质上是一台变频电源。它将工频电源经过整流和逆变处理，转化为中频电源，并输送至负载电炉。容量较大的中频感应炉通常具备12脉波功能中频感应电炉发展史中频感应电炉发展史，通过两台电源并联供电，使得中频电源实际工作在24脉波模式，从而有效降低了谐波电流。具体工作情况如图1所示。

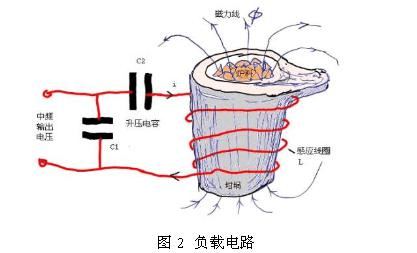

负载电路属于一种电容升压供电的并联谐振型电路。其中，电容构成电热电容器组，并采用升压方式连接，而电感则由感应线圈构成，与电容并联形成LC谐振电路（如图2所示）。电容负责通过升压与负载连接，向线路输送无功功率。线圈则将电能转换为熔化炉料所需的热能。值得注意的是，并非所有负载电路都必须配备升压电容，例如奥托容克就未配备该升压电容。

负载接收到中频电源提供的输出电压，当C1等于C2时，中频电压的数值会翻倍，并施加在感应线圈的两端。依据法拉第电磁感应定律和焦耳-楞次定律，感应线圈将流经的交流电转换成线圈周围环绕的交流磁场。在这个交变磁场中，金属炉料块内会产生涡流。由于炉料本身具有电阻，因此涡流会导致炉料迅速升温。

负载电路是具有电容升压供能的并联谐振电路。电容为电热电容器组，接成升压形式，电感为感应线圈中频感应电炉发展史，与电容并接后组成LC谐振电路（见图2）。电容通过升压和负载连接，为线路提供无功功率。线圈将电能转化为熔化炉料所需的热能。（可以不采用升压电容中频感应炉的工作原理，奥托容克就没有该升压电容。）
