轨道电路概述

轨道电路是一种用于检测铁路线上列车位置的电路系统轨道电路组成原理和作用课件，通过轨道电路可以实时监测列车的运行状态和位置轨道电路的作用，保障列车的安全运行。

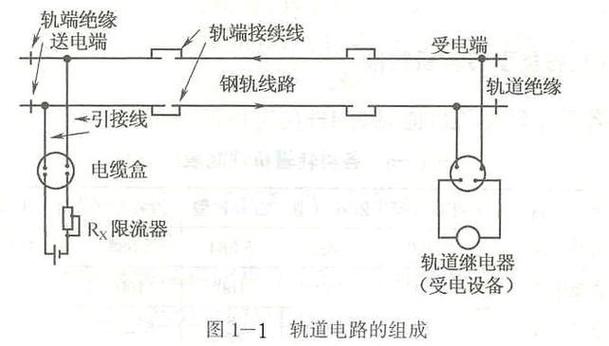

轨道电路由钢轨、绝缘节、发送器和接收器等部分组成，通过电流的传输和信号的反馈来实现列车位置的检测。

轨道电路的发展经历了从机械式轨道电路、电子式轨道电路到微机控制轨道电路的演变。

机械式轨道电路采用机械联锁方式实现信号传输，电子式轨道电路则采用电子元器件实现信号处理和控制，而微机控制轨道电路则采用计算机技术实现智能化控制。

01

02

连续式轨道电路是指信号电流在轨道上连续传输，而分路式轨道电路则是指信号电流在轨道上分段传输。

根据信号传输方式的不同轨道电路组成原理和作用课件，轨道电路可以分为连续式和分路式两种类型。

延时符

轨道电路组成

接收设备用于接收轨道电路的信号，主要由接收器和解码器组成。

接收器接收轨道电路的信号，并进行必要的处理轨道电路的作用，如滤波、放大和解调。

解码器将接收到的信号解码成可识别的信息，如列车的位置和速度。

常见的绝缘元件包括绝缘节、绝缘板和绝缘垫等。

这些绝缘元件能够承受轨道电路的高电压和大电流，保证轨道电路的正常工作。

绝缘元件用于确保轨道电路的独立性，防止电流在不同轨道之间流动。

01

02

04

03

延时符

轨道电路工作原理

通过连续的轨道线路进行信号传输轨道电路的作用，检测列车占用和完整性。

连续式轨道电路

分段式轨道电路

交错式轨道电路

将轨道线路分成多个区段，每个区段独立检测列车占用情况。

将多个轨道电路交错设置，提高信号传输的可靠性和抗干扰能力。

03

02

01

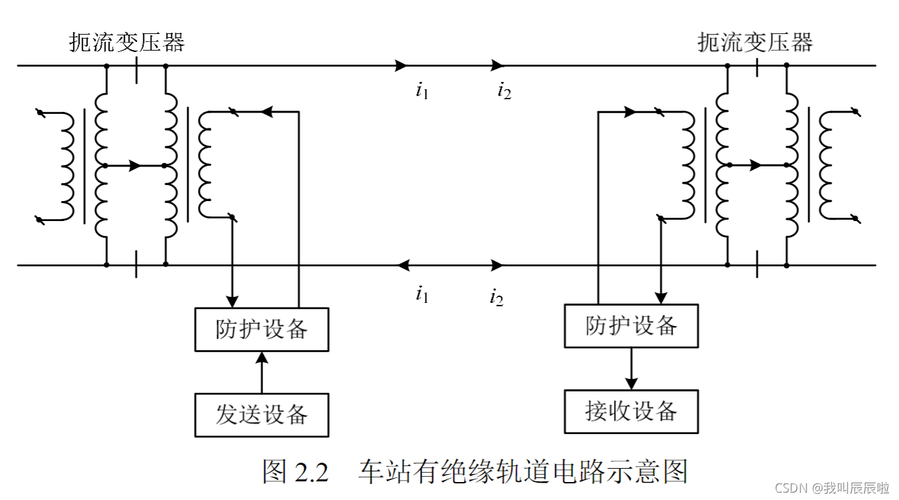

轨道电路的发送设备将低频信号通过钢轨传输
