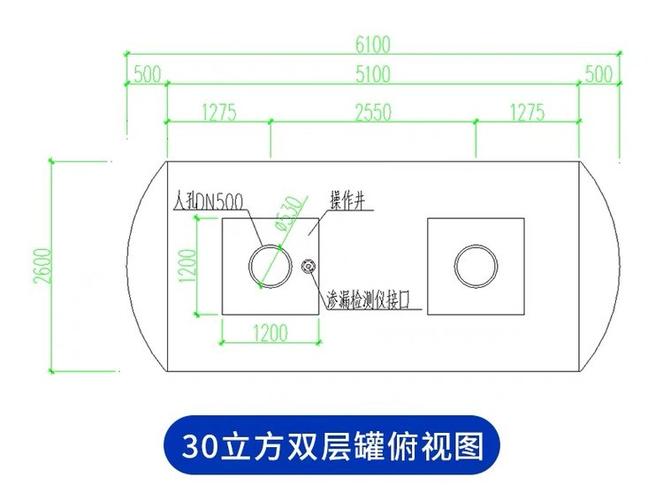

文档介绍：储油罐设计规范篇一:卧式油罐设计标准一、卧式油罐标准: 依据《卧式油罐》R11、R112图集设计,应用于工业油库和加油站等燃料油; 范围:压力为常压,温度为-19℃~200℃介质为燃料油(柴油、汽油等); 《钢制压力容器》GB150-1998《钢制焊接常压容器》JB/T4735-1997; 《钢制压力容器焊接规程》JB/T4709-XX《压力容器无损检测》-94。二、卧式油罐类型: 供油系统流程见图表; 地上卧式油罐和埋地卧式油罐:5~100M3加工制造图,安装图、基本参数图表; 埋地卧式油罐操作井图、油罐接管焊接型式图、卧式油罐内部斜梯图。三、卧式油罐容积: 总容积量应根据运输方式和供油周期等因素确定,火车船舶运输,不小于20~30天最大消耗量;汽车运输不小于5~10天最大消耗量;管道输送不小于3~5天最大消耗量。办公建筑,燃油设备的日运行时间取12~16小时;高档住宅宾馆建筑,日运行时间取16~24小时。四、卧式油罐安装: 油罐埋地顶部覆土厚度应不小于。周围回填干净沙子或细土,厚度应不小于; 油罐操作平台梯子选用单位统一考虑卧式油罐容积表,埋地操作井是为埋地卧式油罐设计,两者配套适用; 对地下水位高的地区,选用者应对埋地卧式油罐采取锚固防浮措施; 油罐可用于重质燃油,加热器另行设计;埋地罐物料出口安装底阀和连接等选用者考虑; 应用避雷、防静电、消防措施,内防腐应根据贮存介质确定储油罐设计规范,外壁防腐根据埋罐土质确定; 通气管管口应高出地面4m及以上,通气管的公称直径应不小于50mm且应安装阻火器。五、卧式油罐设计图: 篇二:油库《拱顶油罐设计规范》培训资料关于发布行业标准《石油化工立式圆筒形钢制焊接储罐设计规范》的通知各有关单位: 根据总公司中石化(88)建字19号文的要求,由石化总公司北京设计院主编的《石油化工立式贺筒形钢制焊接储罐设计规范》-92为石油化工待业标准,自一九九三年一月一日起实施。原《立式贺筒形钢制焊接油罐设计技术规定》-82于一九九四年一月一日废止。本规范的具体解释工作由北京设计院负责。主要符号 A-----罐顶和罐壁连接处的有效面积;B----通气孔总面积;C----厚度附加量;C1—钢板厚度负偏差;C2---腐蚀裕量; D----储罐内直径; ET---设计温度下钢材的弹性模量; GK---罐顶自重在单位投影面积上的荷载值;G----重力加速度; H----所计算的罐壁板底边至罐顶端(当设有溢流口时卧式油罐容积表储油罐设计规范,应至溢流口下沿)的垂直距离;HE---罐壁的总当量高度; HEI—第I圈罐壁板的当量高度;HI-----第I圈罐壁的实际高度;N----数量;P----压力; PCR---罐壁筒体临界压力;PF-----破坏压力;P0-----设计压力; Q-----罐壁、罐顶以及它们支撑的构件总质量(包括顶板质量);Q1---罐壁和由罐壁一罐顶支撑的构件总质量(不包括顶板的质量);QK---均布活荷载; q----呼吸阀负压设定压力的;R----球壳曲率半径;S----荷载设计值;T---设计厚度; TE---有效厚度; TM----带助顶板的折算厚度;TMIN---最薄罐壁板的规格厚度;WZ----截面模数;W0---基本风压值;θ---罐顶起始角度; μZ—风压高度变化系数; P---储液密度; БB—常温下钢材的最低搞拉强度;БS---常温下钢材的屈服点; 、浮顶和内浮顶焊接储罐的罐体及本规范所规定的附件的设计。按本规范设计的储罐适用于储存非人工致冷、非剧毒的石油、化工等液体介质。,尚应符合现行有关标准规范的要求。:一、地震设防烈度、风载、雪载、气温条件及地质条件;二、储罐的操作温度及操作压力(正、负压力);三、介质的种类及其密度;四、腐蚀裕量; 五、储罐的直径、高度或容积; 六、罐顶形式; 七、开口接管尺寸、形式、数量、法兰规格;八、附件的安装位置。注:附件仅指用焊接方法固定于罐体上的固定件。。固定顶仿制的设计压力范围为-490PA至。。卧式油罐容积表,罐体金属可能达到的最高或最低温度。设计温度的取值范围应符合以下规定: 一、固定顶储罐的设计温度不高于250。C;二、浮顶及内浮顶储罐的设计温度不高于90。C;三、储罐的最低设计温度大于-20。C; 四、在寒冷地区,对无加热也无保温的储罐,设计温度应取建罐地区的最低日平均温度加13。C。。
