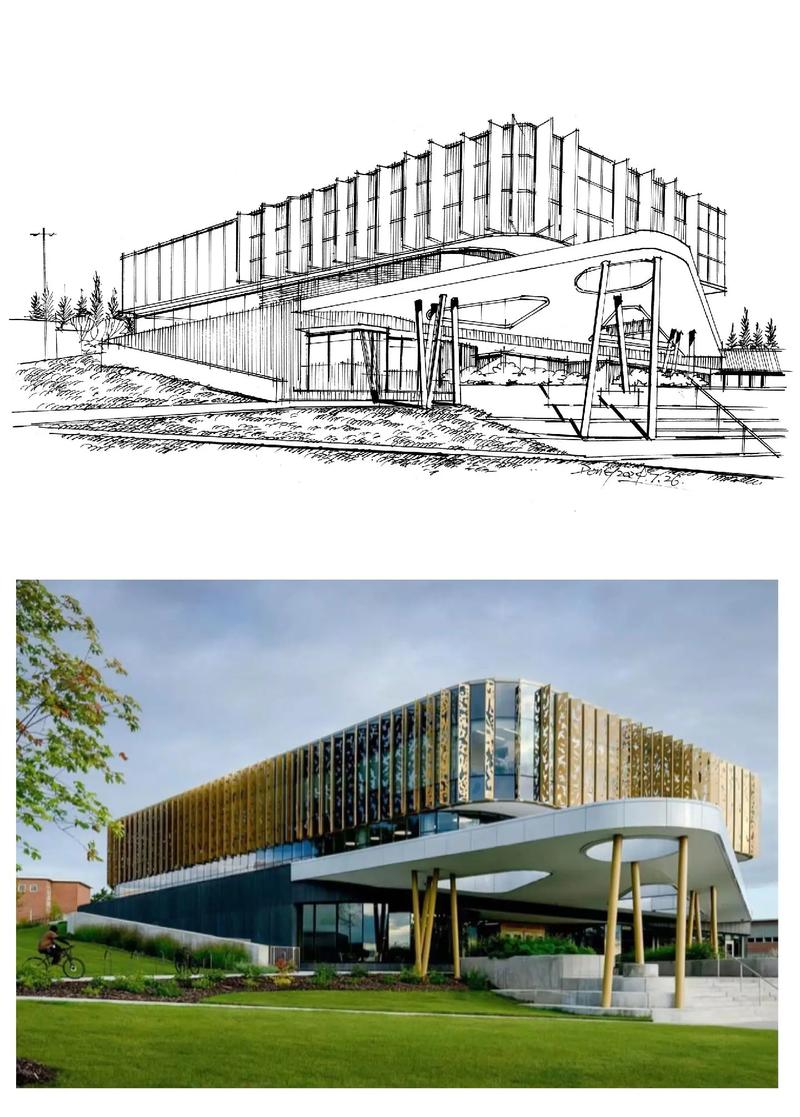

1、 建筑透视图绘制训练 第四讲建筑形体的两点透视 复习与回顾 复习与回顾 一 透视术语 点的透视就是视线的画面迹点 即点与视点连线和画面的交点 规律一 点的透视与其基透视位于同一铅垂线上 复习与回顾 二 点的透视 复习与回顾 A 视线平面 a 直线的透视 即包含视点 直线的视平面与画面的交线 一般仍为直线 直线上的点的透视与基透视分别位于直线的同名透视上 三 直线的透视 复习与回顾 直线透视的迹点与灭点 复习与回顾 直线的迹点直线与画面的交点 迹点 必在直线的透视上 即A B 过交点T 复习与回顾 直线的灭点直线上距画面无限远点的透视称为直线的灭点 即与该直线平行的视线与画面的交点 复习与回顾

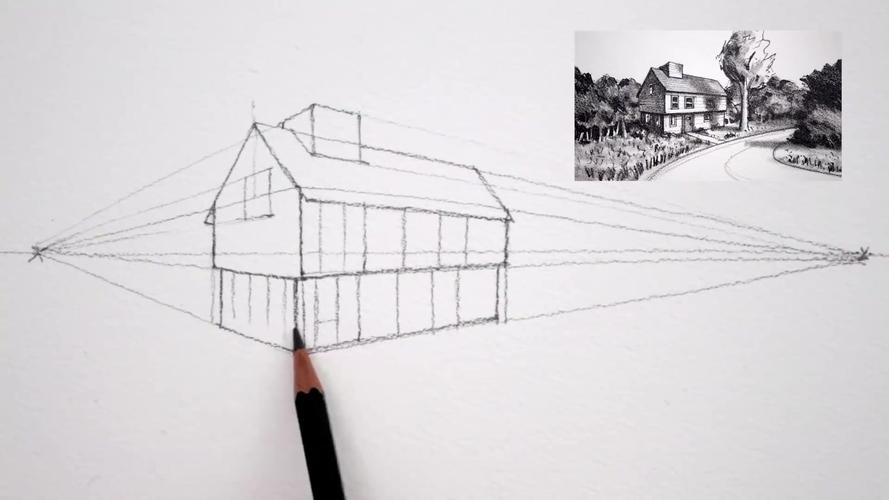

2、作直线的透视 可先作出直线的迹点和灭点 或直线上任意两点的透视 连接起来 就确定了该直线的透视方向 再利用过直线上已知点的视线与画面的交点 确定直线段的透视 此方法称为灭点迹点法 复习与回顾 四 平面与平面体的透视 复习与回顾 1 基面上的平面的透视1 长方形的透视2 正方形网格的一点透视和两点透视3 不同视高下组合形的透视 复习与回顾 求平面透视步骤 求灭点 求各直线的透视方向 求端点的透视 连接各端点透视 加粗轮廓线 复习与回顾 2 真高线的应用真高线 画面上的垂直线 反映真实高度 其他部位的透视高度要通过对应真高线进行透视转换 真高线 复习与回顾 求形体透视的步骤 求灭点 求形体的基透视 找真高线 定各点透视高度 连接各端点透视 加粗 可见 轮廓线 3 平面体的两点透视 第四讲建筑形体的透视 透视口诀 平行线组共灭点透视方向是关键视线交点求端点画面上定真高线 第四讲建筑形体的透视 第四讲建筑形体的透视 第四讲建筑形体的透视 第四讲建筑形体的透视
