调速阀是由定差减压阀跟节流阀串联而成的组合阀。节流阀用来调节通过该处的流量，定差减压阀则是自动补偿负载变化带来的影响，使节流阀前后的压差成一个定值节流阀与调速阀的区别，将负载变化影响流量的情况消除。想要了解调速阀节流阀与调速阀的区别，就应该先从了解调速阀的工作原理开始调速阀的工作原理及调速阀与节流阀的区别，下面就来给大家分享一下调速阀的工作原理。

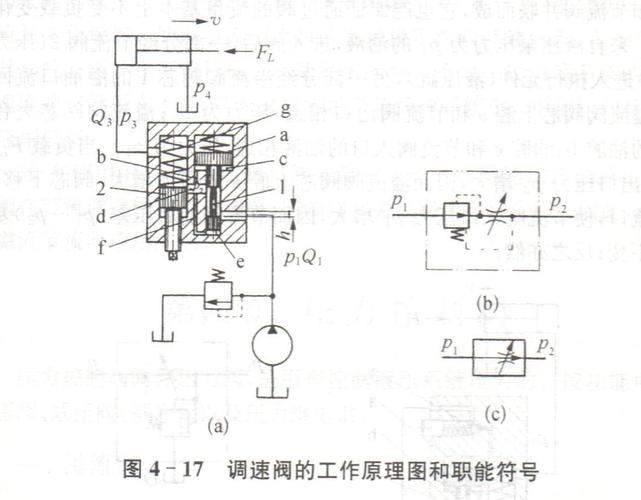

调速阀的工作原理

节流阀前、后的压力分别引到减压阀阀芯右、左两端，当负载压力增大，于是作用在减压阀芯左端的液压力增大，阀芯右移节流阀与调速阀的区别，减压口加大，压降减小，从而使节流阀的压差保持不变；反之亦然。这样就是调速阀的流量恒定不变（不受负载影响）。调速阀也可以设计成先节流后减压的结构。

调速阀与节流阀的区别

1、节流阀是调节和控制阀内开口的大小直接限制流体通过的流量达到节流的目的。由于是强制受阻节流，所以节流前后会产生较大的压力差，受控流体的压力损失比较大，也就是说节流后的压力会减小。

2、调速阀是在节流阀节流原理的基础上，又在阀门内部结构上增设了一套压力补偿装置，改善的节流后压力损失大的现象，使节流后流体的压力基本上等同于节流前的压力，并且减少流体的发热。调速阀一般分二通调速阀和三通调速阀，二通调速阀是由一个定差减压阀和一个节流阀串联组成，三通调速阀是由一个定差溢流阀和一个节流阀并联组成，但它们都有一个共同的特性：即保持节流阀进、出油口的压差基本恒定，这样通过节流阀的流量只和阀口开度A有关调速阀的工作原理及调速阀与节流阀的区别，与负载压力波动无关调速阀貌似也叫补偿阀节流阀就像一个水，你拧的大了水就流的多，但是在水拧相同圈数的情况下管道里的压力高，水就流的多，压力小水就流的少。但调速阀不是不管管道里压力有多高（相对）在水拧相同圈数时，水流的一样多。

以上的内容就是给大家介绍的关于调速阀的工作原理及调速阀与节流阀的区别的内容了。相信通过以上内容的介绍大家对调速阀的工作原理有了进一步的了解。由于调速阀是一种很实用的阀门，使用中难免会出现某些故障，因此在日常中要时常关注其状态，并对调速阀进行保养
