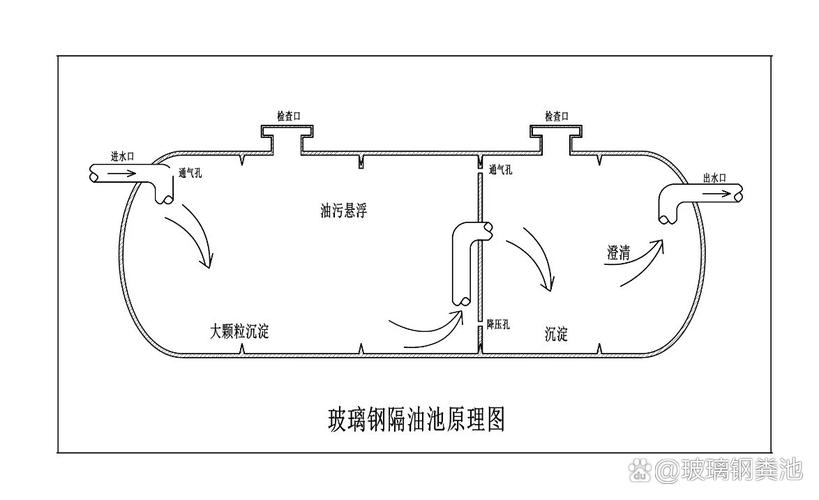

常见隔油池分为平流式隔油池和斜板式隔油池 1、 平流式隔油池 (图2-19) 为典型的平流式隔油池。 从图中可以看出， 它与平流式沉淀池在构造上基本相同。废水从池子的一端流人池子，以较低的水平流速(2～5mm/s) 流经池子餐饮隔油池原理图， 流动过程中， 密度小于水的油粒上升到水面，密度大于水的颗粒杂质沉于池底， 水从池子的另一端流出。 在隔油池的出水端设置集油管。 集油管一般用直径200～300的钢管制成， 沿长度在管壁的一侧开弧宽为60?或90?的槽口。 集油管可以绕轴线转动。 排油时将集油管的开槽方向转向水平面以下以收集浮油，并将浮油导出池外。 为了能及时排油及排除底泥， 在大型隔油池还应设置刮油刮泥机。 刮油刮泥机的刮板移动速度一般应与池中流速相近，以减少对水流的影响。 收集在排泥斗中的污泥由设在池底的排泥管借助静水压力排走。 隔油池的池底构造与沉淀池相同。平流式隔油池表面一般设置盖板，除便于冬季保持浮渣的温度餐饮隔油池原理图，从而保持它的流动性外常见的隔油池形式与构造——今誉源， 同时还可以防火与防雨。 在寒冷地区还应在池内设置加温管， 以便必要时加温。 平流式隔油池的特点是构造简单、 便于运行管理、 油水分离效果稳定。 有资料表明， 平流式隔油池可以去除的最小油滴直径为100～150um，相应的上升速度不高于0. 9mm/s。2、 斜板式隔油池 (图2-20) 示斜板式隔油池。 这种型式的隔油池可分离油滴的最小直径约为60um餐饮隔油池原理图， 相应的上升速度约为0． 2mm／ s。 含油废水在斜板式隔油池中的停留时间一般不大于30mi n， 为平流式隔油池的1/4—1 /2。隔油池的浮渣， 以油为主， 也含有水分和一些固体杂质。 对石油工业废水， 含水率有时可高达50％， 其它杂质一般在1％一20％左右。仅仅依靠油滴与水的密度差产生上浮而进行油、 水分离， 油的去除效率一般为70％～80％左右，隔油池的出水仍含有一定数量的乳化油和附着在悬浮固体上的油分常见的隔油池形式与构造——今誉源， 一般较难降到排放标准以下。气浮法分离油、 水的效果较好， 出水中含油量一般可小于20mg/L。
