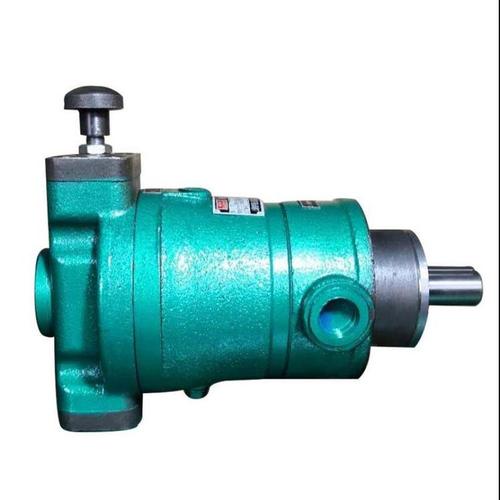

25YCY14-1B恒功率变量柱塞泵
25YCY14-1B恒功率变量柱塞泵
品牌
先锋、东丹
型号
-1B
工作压力
31.5MPa
转速
1500（r/m）
柱塞数
材质
铸铁
驱动方式
电动
用途
锻压机床、冶金、矿山、工程机械
类型
流量
25（m3/h）
该种变量型式的轴向柱塞泵是靠泵本身压力自动控制，如图3高压油流通道(a)、(b)、(c)，进入变量壳体（302）的下腔（d），由此经过通道（e）分别进入通道（f）和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。
反之，当泵的压力克服弹簧力使伺服活塞向上运动时，堵塞通道（h），使（g）腔油通过（i）而卸压变量柱塞泵 曲线，此卸时变量活塞上移，泵的流量减小。
图3-1表示ycy14-1b泵的变量特性曲线，其阴影表示特性调节范围。ab的的斜率是由外弹簧（307）刚度决定的变量柱塞泵 曲线，bc的斜率是由外弹簧（307）和内弹簧（306）的合成，刚度决定的，cd的长短取决于限位螺钉的位置（限制变量头的倾斜角）。
调节变量特性时25YCY14-1B恒功率变量柱塞泵，如需按规律变化，可先将限位螺钉拧至上端变量柱塞泵 曲线，然后调节弹簧套（305）使其流量刚发生变化时的压力与a1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与d1点的流量的变化关系是预先设计好的，不需要调整，只要a1和d1两点的流量、压力调好了，该泵就自动地按特性曲线变化。
这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点a1和d1的参数可按以下方法计算
例如：已知某一机器的工艺特性要求泵的Zui大压力为pmax,在pmax时d1点的流量为q1，泵在低压时流量为qmax25YCY14-1B恒功率变量柱塞泵，则泵在a1点的压力为：
其中：ηp1—泵在p1时的总效率 ηpmax—泵在pmax的总效率，在本系列泵中，可取（ηp1/ηpnax≈1）
原动机的功率选择可以按下式： nh=/60η
其中η可取0.8-0.9（当q1较小时取小值，较大时取较大值）
主要尺寸
