压差控制阀工作原理

压差控制阀工作原理

压差控制阀工作原理

压差控制阀不需任何外来能源，依靠被调介质自身压力变化进行自动调节自力式压差控制阀的工作原理，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，特别适用于分户计量或自动控制系统中，有助于稳定系统运行。

压差控制阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差。安装压差控制阀用户不安装自控装置自力式压差控制阀的工作原理，自力式压差控制阀在最小工作压差下，当选用管径过大阻力减小也会造成流量过大，势必造成外网水力失调，使能耗增大。

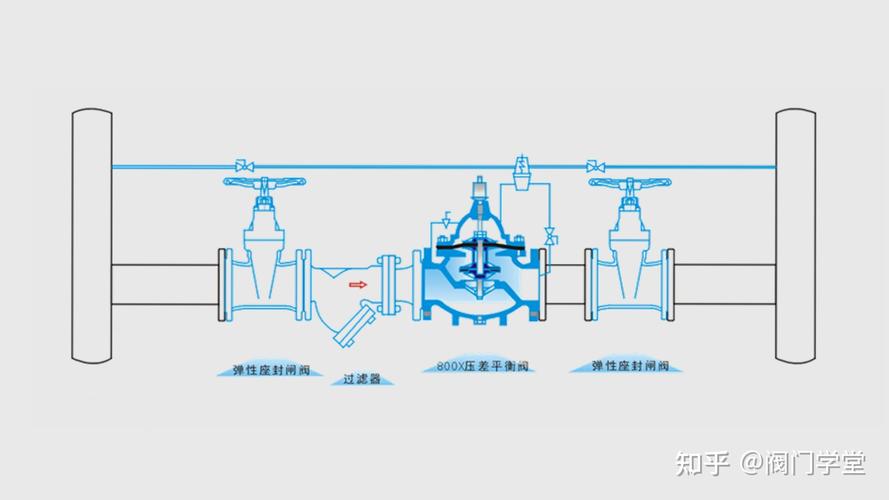

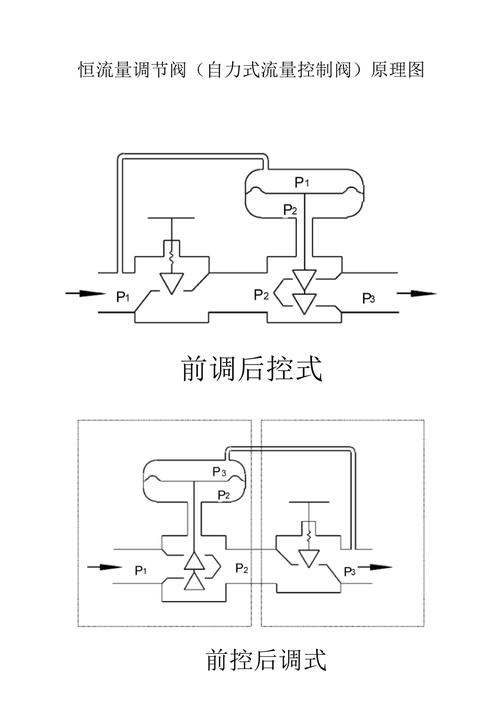

该阀由阀体，阀盖自力式压差控制阀的工作原理，阀芯弹簧压差控制阀工作原理，控制导管压差控制阀工作原理，调压器组成，阀门安装在供热管路的回水管上，阀门上的工作腔通过控制管与供水管连接。消除外网压力波动引起的流量偏差，当供水压力P1增大，则供水压差P1-P3增大，感压膜带动阀芯下移关小阀口，使P2增大，从而维持P1-P2的恒定。当供水压力P1减小则感压膜带动阀芯上移，P2减小，使P1-P2恒定不变。无论管路中压力怎样变化，动态压差平衡阀均可维持施加于被控对象压差和流量恒定。

自力式压差控制阀工作原理

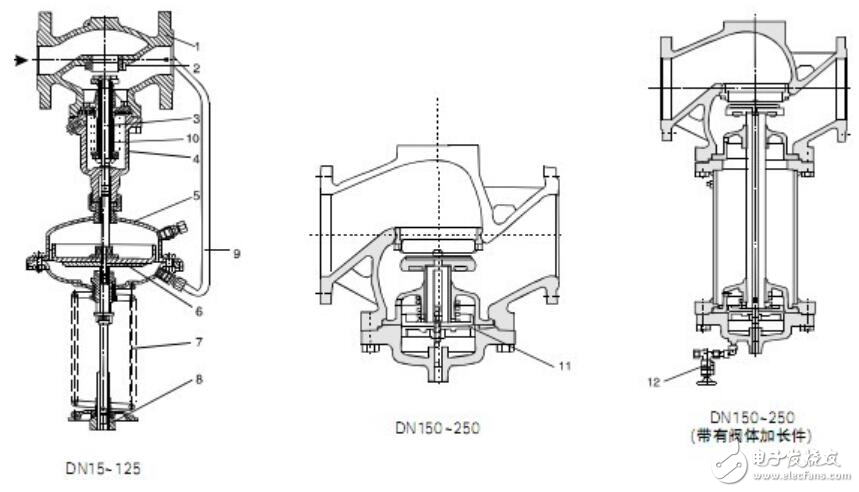

工艺介质通过阀节流后，进入被控设备，而被控设备的差压，分别引入阀的上、下膜室，在上、下膜室内产生推力，并与弹簧反力相平衡，从而确定了阀芯与阀座的相对位置，而阀芯与阀座的相对位置确定了差压值P的大小。当被控差压变化时，力的平衡被破坏，从而带动阀芯运动，而阀芯的运动改变了阀的阻力系数，即控制了被控差压值为设定值。这就是差压控制的工作原理。当需要改变差压设定值时，可调整调节螺母。
