扣件式、碗扣式、盘扣式、轮扣式脚手架之间的区别

扣件式、碗扣式、盘扣式、轮扣式脚手架之间的区别

在工程中我们经常会听到、见到、用到扣件式脚手架、碗扣式脚手架、盘扣式脚手架以及轮扣式脚手架。除了扣件式脚手架容易识别外，其余三种，有些人老是分清谁是谁，导致时常叫错名字从而闹出笑话。下边我们将各脚手架重点以图片的形式展现给大家钢模板扣件几种，这样从视觉上可以更直观的加以区分。

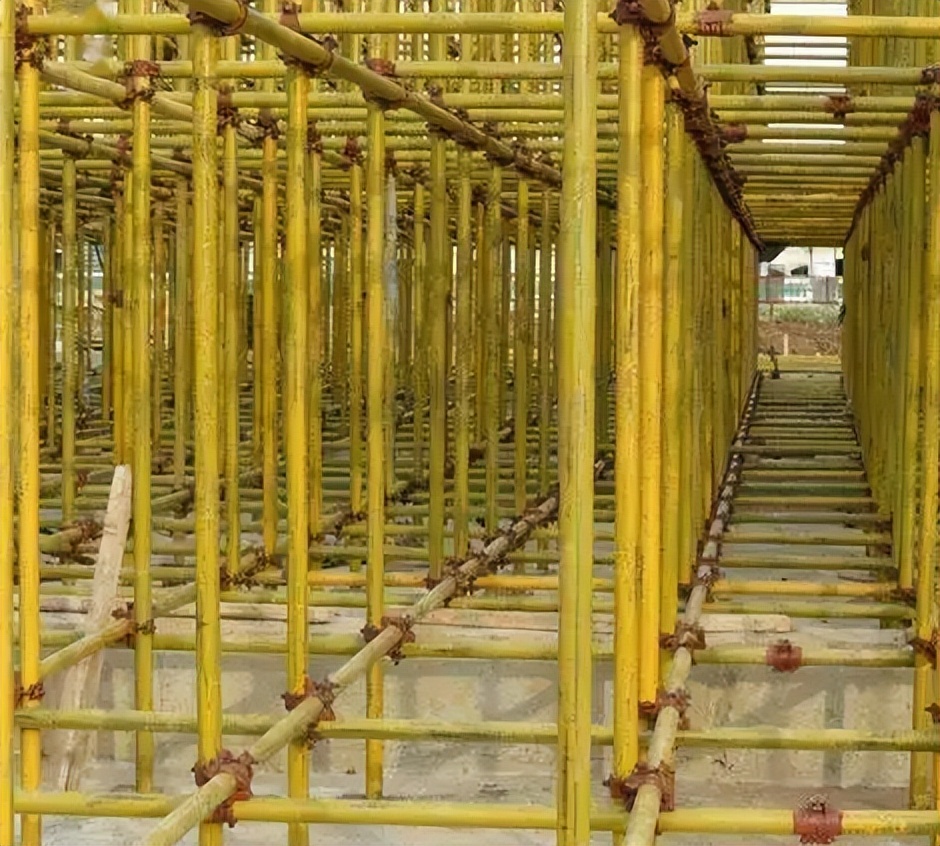

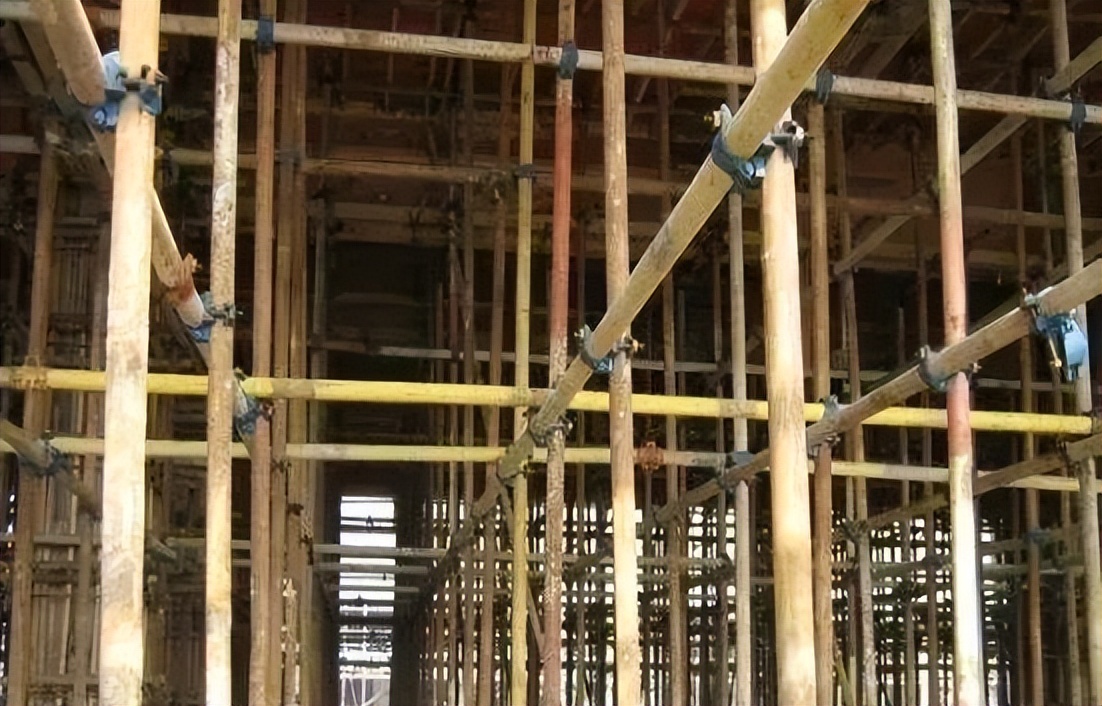

1、扣件式：

参考规范：-2011《建筑施工扣件式钢管脚手架安全技术规程》

由于扣件式脚手架比较传统且常见 在此就不细讲了。

2、碗扣式

参考规范：-2016《建筑施工碗扣式钢管脚手架安全技术规程》：

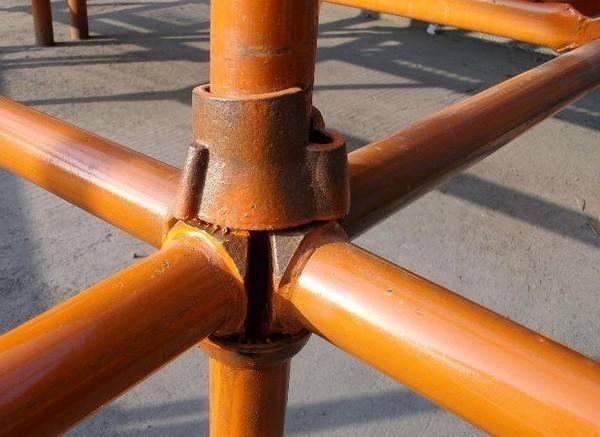

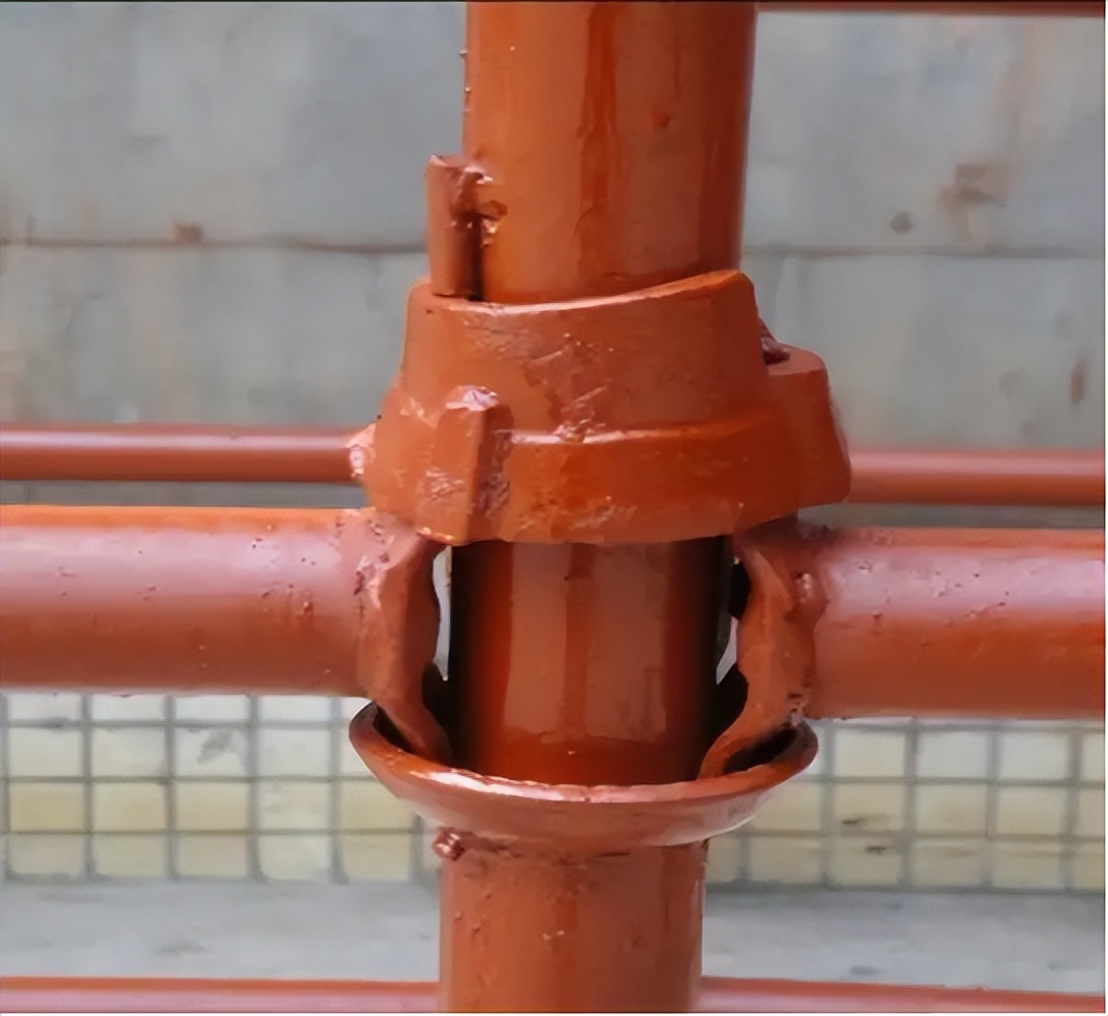

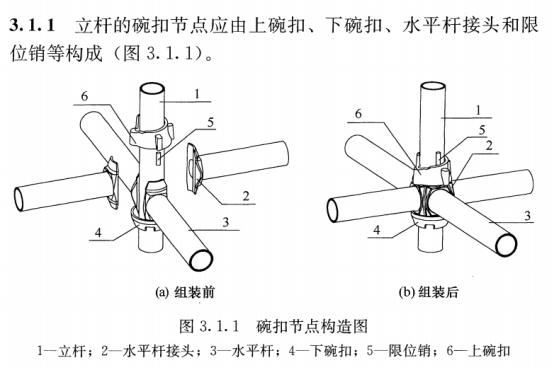

碗扣式脚手架，顾名思义，就是像咱吃饭的碗一样扣在立杆上，碗有倒扣式和正扣式之分，即上碗扣和下碗扣两种，如下边的节点构造图中序号4和6。

立杆材质有Q235和Q345两种，国内工程普遍使用Q235钢管立杆。用途主要可分为双排脚手架和模板支撑架两类扣件式、碗扣式、盘扣式、轮扣式脚手架之间的区别，也就是内、外架均可使用。

3、承插型盘扣式

参考规范：-2021《建筑施工承插型盘扣式钢管支架安全技术规程》、JG/T503-2016《承插型盘扣式钢管支构架》

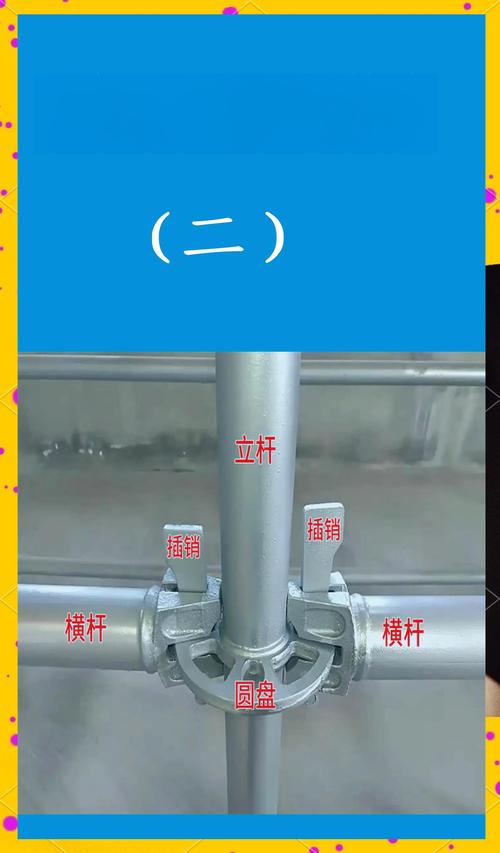

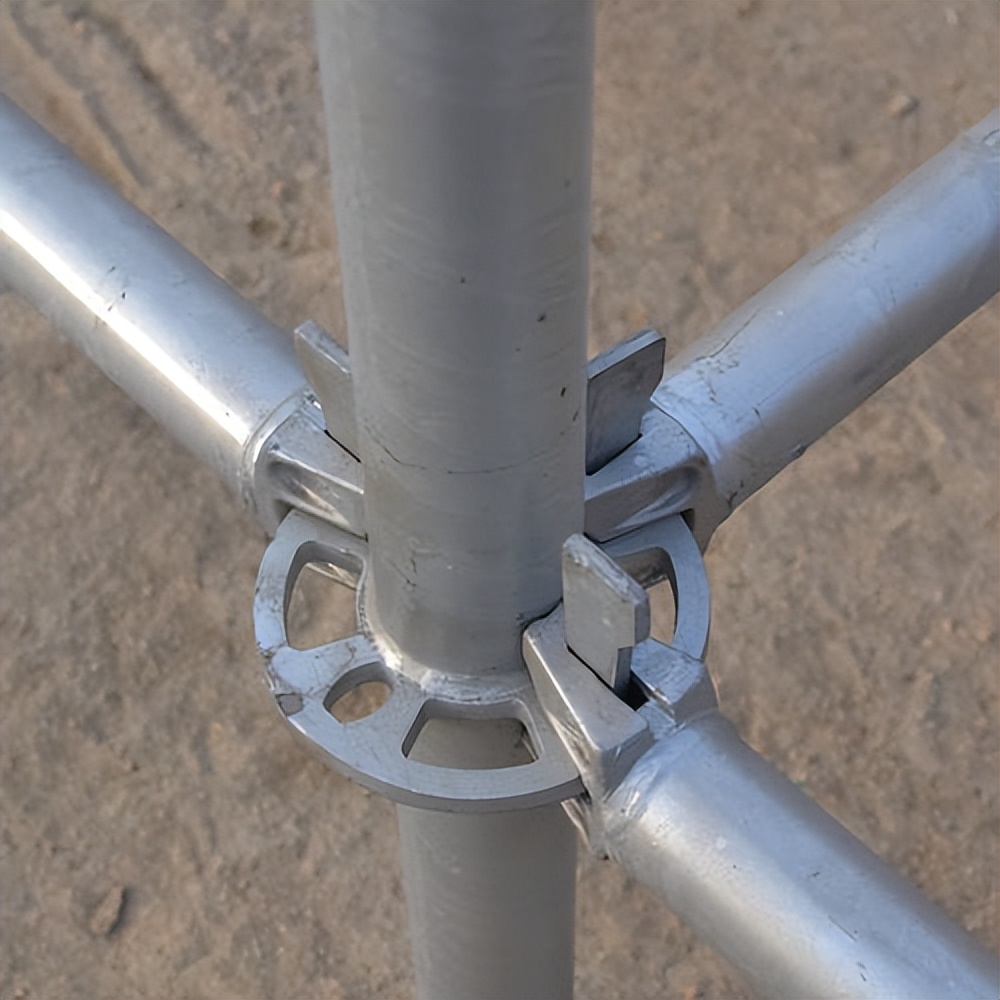

盘扣式脚手架表面采用热镀锌（银白色）处理，连接盘采用8个孔圆盘，所以又叫圆盘式脚手架；根据使用用途分为支撑脚手架和作业脚手架。立杆采用Q345 ，横杆采用 Q235，斜拉杆采用Q195材质，上下托采用无缝钢20#钢。

4、直插型轮扣式

参考规范：T/-2019《建筑施工承插型轮扣式模板支架安全技术规程》，这个是中国建筑业协会团体标准钢模板扣件几种，它既不是国家标准也不是行业标准。

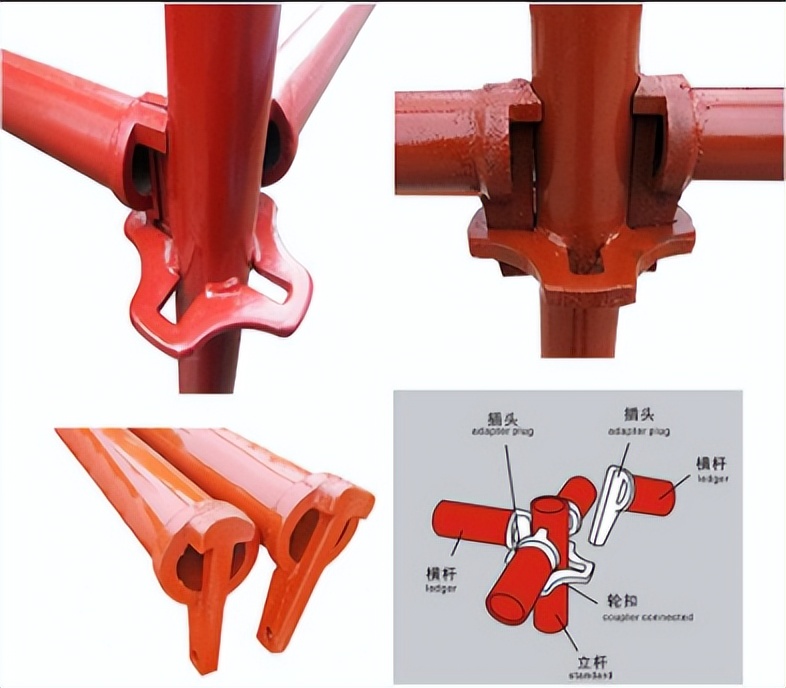

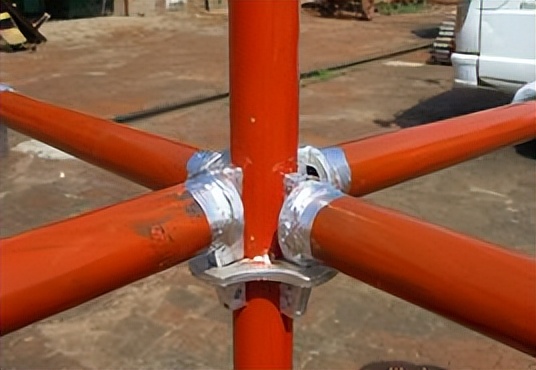

轮扣式脚手架采用刷防锈漆工艺处理，连接盘采用4个孔的十字盘钢模板扣件几种，有点像齿轮的形状。特别注意：盘扣式连接盘是8个孔且是圆形，而轮扣式连接盘是4个孔且像齿轮形，他们的横杆端头处形状也不同，千万别搞混了！

轮扣式暂没有具体的国家行业规范扣件式、碗扣式、盘扣式、轮扣式脚手架之间的区别，只有部分省、市有地方规范。轮扣式立杆有用扣件式立杆生产的，有用盘扣式钢管改造的等等，所以目前轮扣式脚手架市场比较混乱，建议少用或者不用。

注：如有不到之处，敬请谅解；欢迎大家拿相关依据来进行技术交流！
