建筑认识实习报告——

访合肥城市新建设之合肥奥体中心

班级：建筑学0701班

姓名：****

学号：34

摘要：

合肥奥林匹克体育中心为合肥近年来为城市发展所建设的新兴建筑，它的每一个场馆都是按照甲级体育场标准设计的，功能完善、设备齐全，软硬条件都完全具备承办各项国际单项赛事的能力。奥体中心以其新颖的造型和巨大的体量渐渐成为众多合肥市民推荐的城市标志性建筑。

关键词：

合肥新建设政务新区合肥奥林匹克体育中心

作为安徽省省会的合肥市是祖国东南部的一颗绿色明珠，这座虽然不大但却精致的城市随着社会的发展在人们眼中也在以飞快的速度发生着令人惊喜的变化。滨湖新区、政务文化新区以及一系列拔地而起的高楼大厦无一不展现着这座城市所蕴含的潜力和正在爆发着的魄力。由此，越来越多的建筑也深入人心，渐渐成为这座城市里独一无二的标志。

合肥奥林匹克体育中心

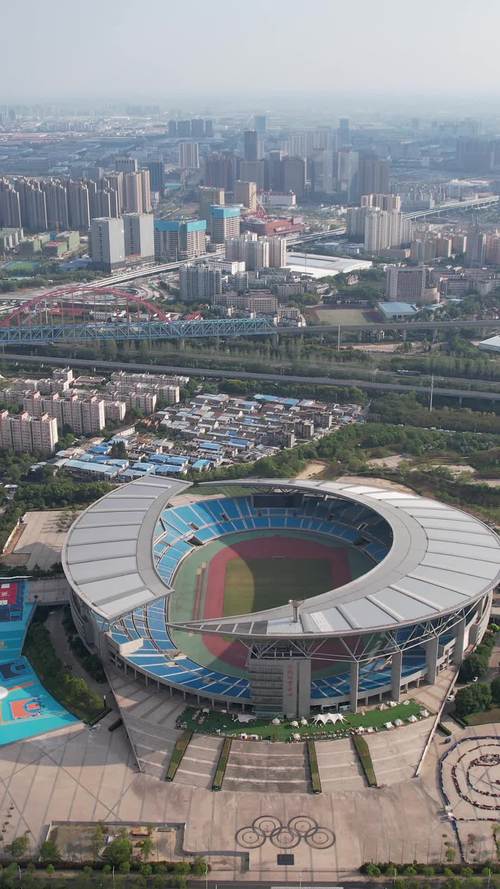

合肥奥体中心（图1）位于政务文化新区中心三公里长的科技绿轴最南端，紧邻美丽的天鹅湖，占地面积32公顷（合480亩），包括“一场两馆”，即由一座能容纳60000人的主体育场，一座能容纳8000人的综合性体育馆和一座能容纳3000人的游泳跳水馆组成。总建筑面积约平方米，总投资10.8亿元。（图2）

图1合肥体育中心

合肥奥体中心是一座大型现代化综合体育设施，是合肥体育的标志性建筑，为合肥承办国际、国内体育赛事提供了场馆保证，在火炬传递前这里还承办过奥运会

图2鸟瞰图

跳水选拔赛。在这里同样可以举办大型庆祝晚会，有着良好的场地设施，便于组织活动。

1、 综合体育馆（图3）

合肥奥体中心综合体育馆按甲级体育馆标准设计，满足举办全国性重大体育项目比赛及单项比赛使用要求。

图3综合体育馆

场馆的顶部和部分墙体都是由各种棱状结构构成，巨大的挑檐和不羁的造型蕴含着雄心、力量和拼搏的体育精神。

因设有空气调节系统，所以场馆内部是完全封闭式的。人们既可以在此观看篮球和羽毛球的比赛，也可在此观赏摇滚音乐会和马戏团的表演。该体育馆可容纳8000名观众，共有两个入口层，所有入口层均设有餐厅、酒吧、休息厅等附属空间，具备了舒适方便的布局。

首层为比赛，热身场地及辅助用房和设施，包括运动员、裁判医疗竞赛管理用房、贵宾用房、记者工作区及运动器材库等。分别设有运动员入口、贵宾入口（图4）、媒体入口、检查等候区入口、健身房入口等。

图4贵宾入口

二层为观众层，观众席设固定坐席5596个、活动坐席2310个，固定坐席中设贵宾席110个（含残疾人席4个）合肥奥体中心田径外场，记者席42个，包间5个，入口大厅安排在西、南两侧，东、北两侧也设有散出口。观众入口几乎环绕建筑一周，可以有效地对人群进行疏散（图3-5）。

复合铝板和玻璃幕墙构成的不同角度棱状墙体在增强采光的同时，也让整个建筑的造型具有图5二层观众入口

吸引力，富予了它灵性与活力。

三层为观众看台楼座及灯光大屏控制及电视传播机房。东侧设有一处健身房，并可通往训练屋顶。

整座建筑采用框架结构，建筑面积约26330平方米（地上23150，地下3080平方米）。具备了舒适方便的布局、新奇别致的造型和先进的科学技术。

2、 游泳跳水馆（图6）

合肥奥体中心游泳跳水馆按甲级游泳馆标准设计，可满足国内外游泳跳水的重大比赛。

其整体的设计风格与综合体育馆遥相呼应，不同的是，墙体的造型添加了流线型的曲线，协调流畅，如此富有流动感的构思暗示了游泳跳水馆自身的特点。

图6游泳跳水馆

场馆内部的比赛场地分为两部分：游泳池和跳水池。游泳池为国际标准泳池。看台设计成单边，分上下两层，观众席为3173个，其中贵宾席80个，位于看台中央，记者席60个，位于贵宾席右侧。

首层包括运动员及裁判员用房，组委会用房合肥奥体中心田径外场，新闻采访用房，控制中心和贵宾出入口，体育比赛技术用房等。二层为观众休息、集散厅，局部三层为附属用房。同样采用框架结构，建筑面积约25000平方米。

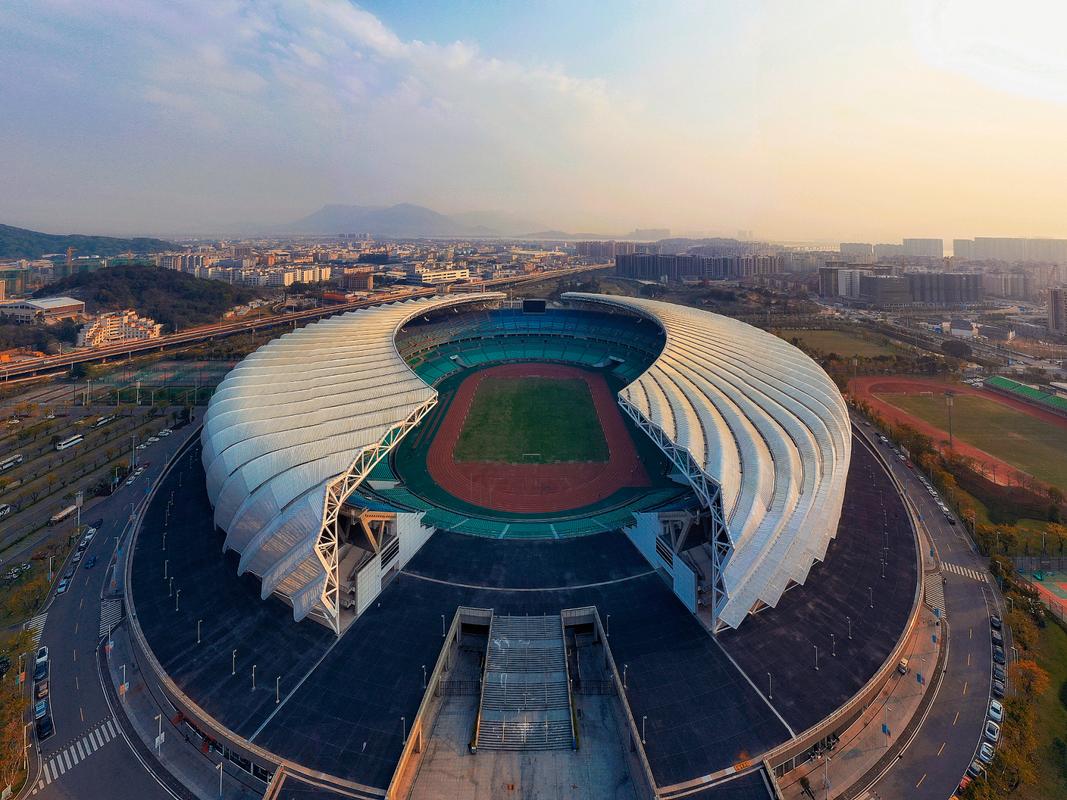

3、 主体育场地工程（图7）

图7主体育场

综合馆、游泳馆所展现的形象是现代感、科技感和未来感合肥奥体中心，然而最具震撼力的还数主体育场。

站在主体育场的大门口仰望，上空左圆右弯的顶棚设计蕴含着“日月同辉”的意义。

顶棚采用钢筋混凝土框架结构，成坡度由低至高，高低错落，起伏生动，形成连续的韵律及彼此相似的渐变，富有新鲜感和时代感。

主体育场看台（图8合肥奥体中心，图9））设计为一四心圆，分为上下两层，中间为包厢层，下层看台共分12个台区，每个台区观众1400-40000人合肥奥体中心田径外场，主席台位于西部看台中央，

主席台座位170个，贵宾席座位730个，在贵宾高南侧为277个座位的记者席。主体育场东西两侧的上层看台各分为3个台区，主体育场总容量为6万人。

图8主体育场平面图

主体育场的席位排列和交通组织采用了大型体育场馆常用的布置方式：在观众席内置横向通道，即在同一标高疏散口之间的联系通道上，方便了疏散人流。

看台下东西两侧布置了五层用房，南北侧布置了两层用房；首层用房可分为四个部分，西侧为主体育场比赛用房区，包括运动员、裁判员、图9主体育场看台

组委会、新闻采访、电视转播用房、赛后控制中心和贵宾休息厅等；东而为宾馆的入口大堂、多功能厅、中西餐厅、厨房等，以及相应的配套用房；南段首层主要为机电设备用房、部分办公和出租用房；北段首层布置了器材库存、赛前检录处、建身用房、出租用房等；并在东北、西北、东南、西南设计了四个出入口，可进入中心体育场地。二层为观众体育休息和集散平台，三层为包厢层。四层、五层主要为展览用房、客房及卫生间。

整个建筑采用钢筋混凝土框架结构，建筑面积约平方米。

4、 整体规划

4-1建筑群体的联通及主从关系

图11总平面图

合肥体育中心除了主要的三大场馆之外，还包括网球场（图10），运动员热身场（图10），

各大小停车场，餐厅，宾馆等其他场所设施，从而在一起形成主从关系。（图11）

图10网球场、热身场

“一幢好的公共建筑设计，其室内外的空间环境应该是相互联系、相互延伸、相互渗透和相互补充的关系，使之构成一个整体统一而又和谐完整的空间体系。”

体育中心的各个部分通过各方向入口和内部通道连接起来，值得一提的是三大场馆的二层平台（图12）。由于观众入口均设在二楼，因此三大场馆的二层平台是相互联通，统一成一体的（见总平面图深灰色部分）。这样，既省去了观众上下楼的麻烦，也使人流疏散得到了有效的控制。

图12 二层平台

连接各场馆通道平台的一层作为宾馆、室内停车场、休闲运动馆、餐饮店等，在统一服务的同时，让空间得到了充分的利用。

这些设施用各种手法组织了不同视线的观赏趣味，创造了丰富多彩、意趣横生的空间效果。（图13）

图13 平台之下

“合理的室内外空间组合，不仅能够解决室内各个空间之间的适宜的联系方式，而且还可以从总体关系中解决采光、通风、朝向、交通等方面的功能问题和独特的艺术造型效果并可做到布局紧凑和节约用地，使其产生一定的经济效益。”

4-2 绿化和建筑小品

合肥体育中心作为大型公共建筑，在设置了相当规模的室外疏散空间和停车场地的基础上，配置了各种绿化小品，这些包含着人性化的设计和体育元素建筑小品映衬着主体建筑形成了统一和谐的整体。

1——带有体育元素的地砖

2——直升二层平台的电梯

3——通往二层平台的扶手电梯

4——残疾人通道

这样在特定条件在所形成的空间环境氛围，正是人们心理行为所需求的物质与精神上的场所。

5、 总结

合肥体育中心能否承办黄金联赛这样档次的赛事，让刘翔在合肥“飞”一次？郭晶晶是否可以在合肥的跳水馆里再度封后世界？中国乒乓梦之队能否在合肥的综合馆里捍卫国家荣誉？

项目部的李孝槐处长肯定地告诉我们，这一切皆有可能，因为每一个场馆都是按照国际标准设计的，软硬条件都完全具备承办各项国际单项赛事的能力。“合肥奥体中心功能完善、设备齐全，不少都是全国一流水准，甚至是独一无二的。除了规模小一点外，其设计理念完全可以和北京奥运会的场馆相媲美。”

政务新区是2000年以来合肥为城市发展开辟的新区域。

在美丽的天鹅湖畔，不仅有体育中心，还有正在建设的合肥大剧院（图14）、省广播电视中心、已使用的合肥政务中心（图15）、税务局等，还有一系列的住宅小区和工业园，已成为集办公、生活、娱乐为一体的高新开发区。图14 合肥大剧院

随着时间的推移，越来越多的美丽建筑和景观将在此落户，我们也将看到更加生机勃勃的政务新区，看到更加努力腾飞的合肥。

图15 合肥政务中心
