机箱风扇主要的作用就是辅助电脑主机散热，通过几个风扇合理的布置电脑主机内部风道，快速吸入外部冷空气，并快速将主机内部热量排出，达到有效降低主机内部硬件温度。那么机箱风扇如何安装利于散热？下面装机之家晓龙分享一下机箱风扇安装方法+安装方向图解教程，并科普一下1-5个机箱风扇如何合理布置风道，来看看吧。

机箱风扇安装方法+安装方向图解教程

一、机箱风扇进风与出风方向

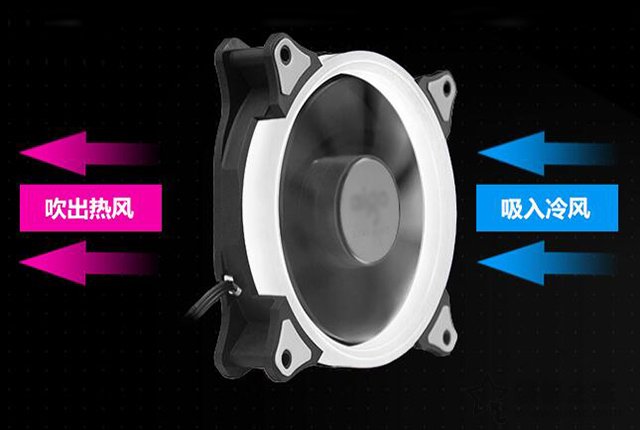

很多用户总是会咨询我这样的问题，机箱风扇哪面是进风，哪面是出风，其实最简单实在的方法就是将风扇通电用手感受一下就知道了。当然机箱风扇也是有正反面的机箱风扇如何安装利于散热？机箱风扇安装方法+安装方向图解教程，机箱风扇正面为进风，而机箱风扇反面为出风，如下图所示。

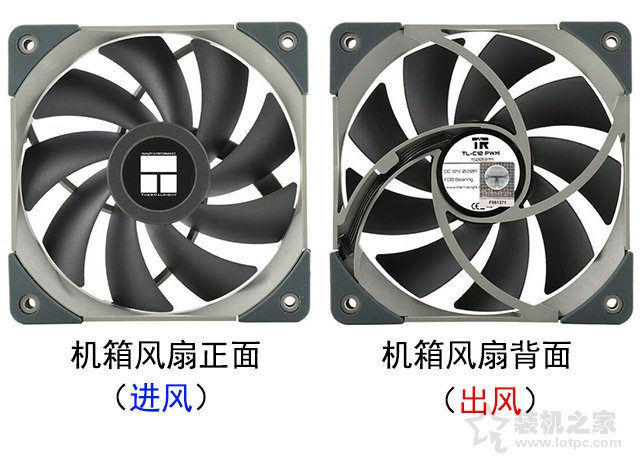

机箱风扇安装正反面

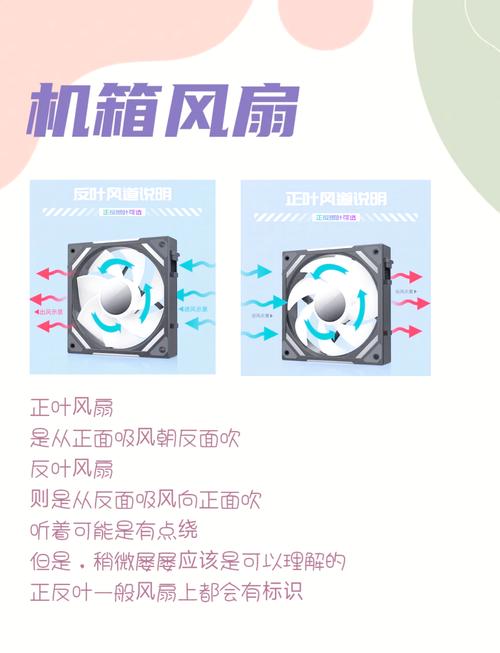

机箱风扇安装方向图解

二、机箱风扇安装教程

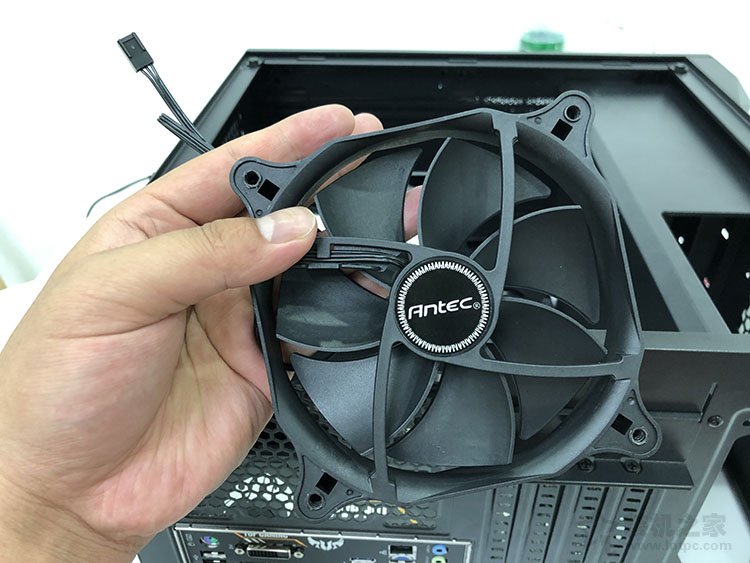

例如我们准备在机箱后面靠近CPU的那个风扇位置来安装机箱风扇，这个风扇位置无疑是需要出风的，将机箱内部热量排出。首先我们将机箱风扇拿起来，机箱风扇背面为出风，从机箱内部进行安装，对准机箱风扇位置四个孔位。

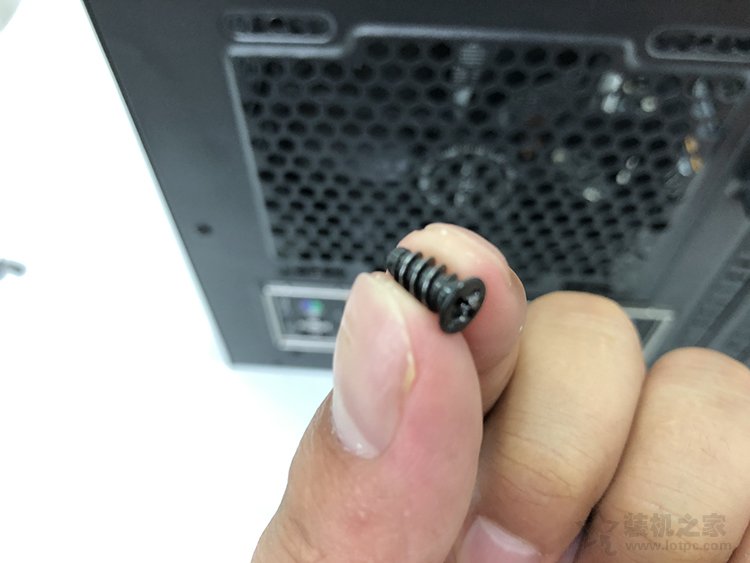

机箱专用的螺丝，一般是购买机箱风扇附送的机箱风扇如何安装利于散热？机箱风扇安装方法+安装方向图解教程，螺丝不要搞错了，如下图所示。

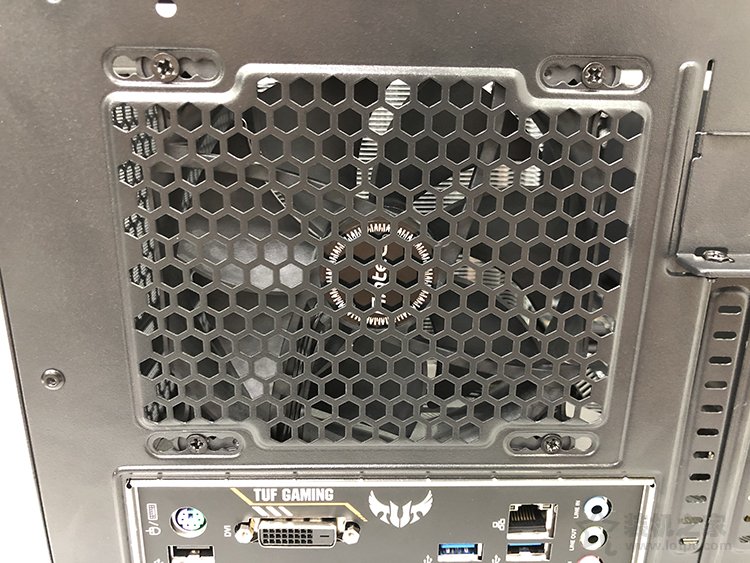

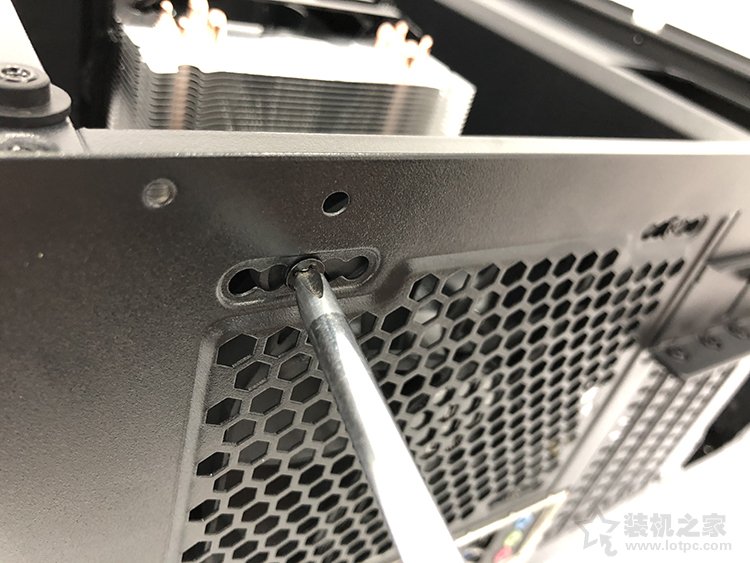

使用机箱专用的螺丝在外侧进行固定。

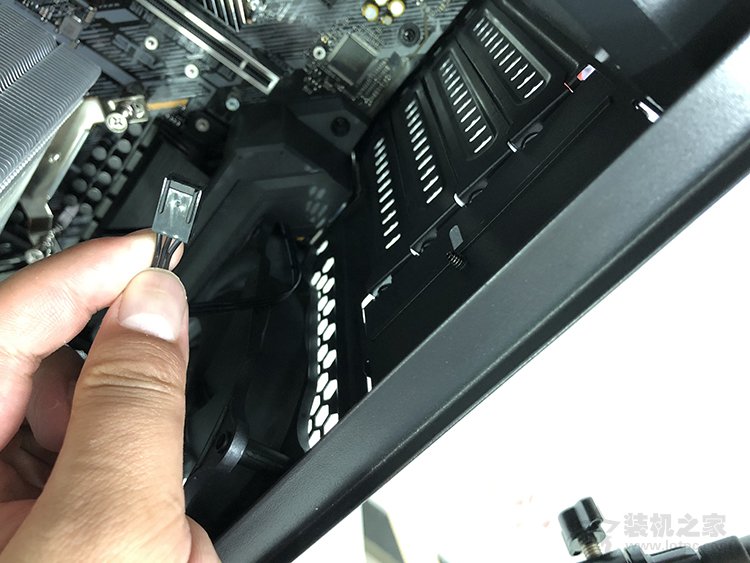

这时候风扇已经固定好了，但是风扇是需要供电的，我们需要连接风扇的供电线。

机箱风扇怎么接线？

风扇的接口类型比较多，常见的例如4PIN供电接口、3PIN供电接口，D型供电接口、5V 3PIN接口等。如果风扇支持多种供电接口，我们只需要连接一个供电接口就可以了。这里我们先以4PIN供电接口为例，这种接口是主要插到主板上或者风扇集线器上，如下图所示。

4PIN供电接口、3PIN供电接口接法：

注意：风扇4PIN供电接口代表支持PWM温控调速，3PIN供电接口不支持PWM温控调速而已，两者接法完全相同，也是插到“”或者“”，就不一一演示了。

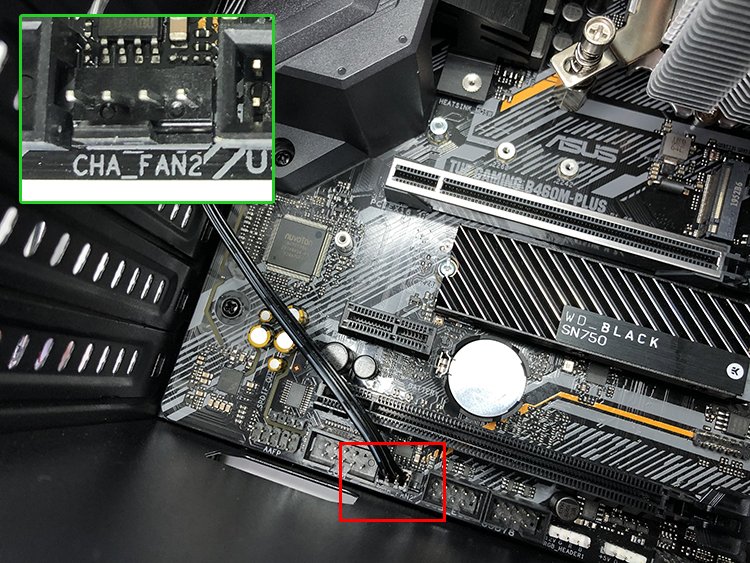

我们找到主板上标有“”或者“”的英文字母，均可以插机箱风扇的供电插座，将4PIN供电接口直接插上去就可以了，有防呆设计，所以插反了是插进去的，如下图所示。

再次注明：3PIN供电接口插法与4PIN供电接口是相同的，也是插到“”或者“”，只不过支持PWM温控调速。

PWM风扇集线器使用方法

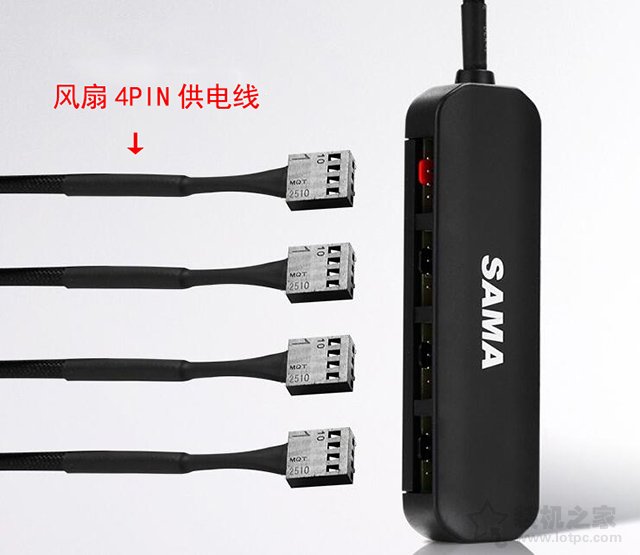

如果风扇比较多，主板上没有更多的“”或者“”之类的风扇插座，需要购买一款PWM风扇集线器（支持4PIN和3PIN供电接口），PWM风扇集线器插法也十分简单。将机箱风扇的4PIN供电接口逐一插到PWM风扇集线器上，有几个风扇就插几个，如下的PWM风扇集线器最多只能支持插4个机箱风扇。

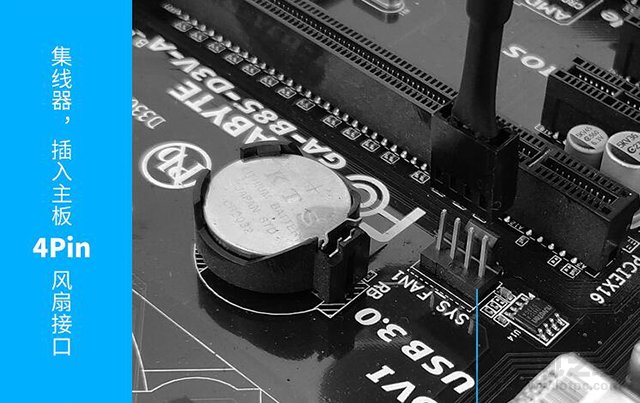

我们将PWM风扇集线器的4针供电线插入“”或者“”插座上即可。

D型供电接口的风扇接法：

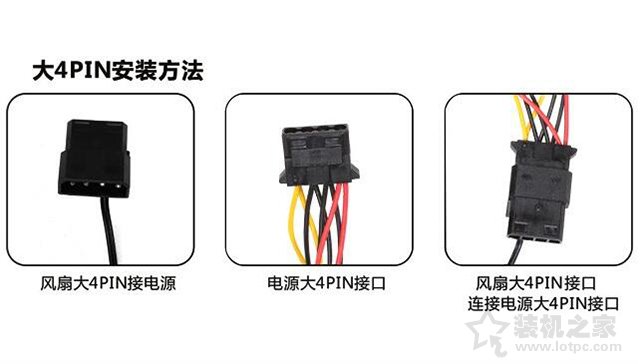

可能我们购买的风扇还有可能是D型供电接口（大4PIN），D型供电接口不支持PWM智能调速的，需要连接到电源上的D型供电接口上，多风扇的情况下还可以实现串联。

D型供电接口的风扇接法

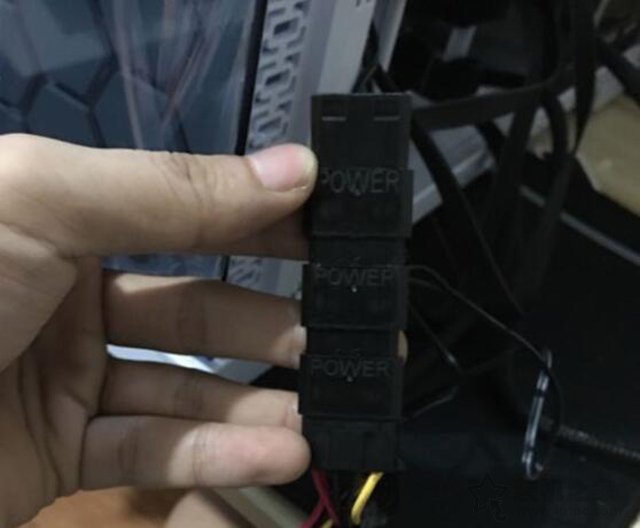

D型供电接口的机箱风扇，如果多风扇的情况下，还可以串联连接起来，如下图所示。

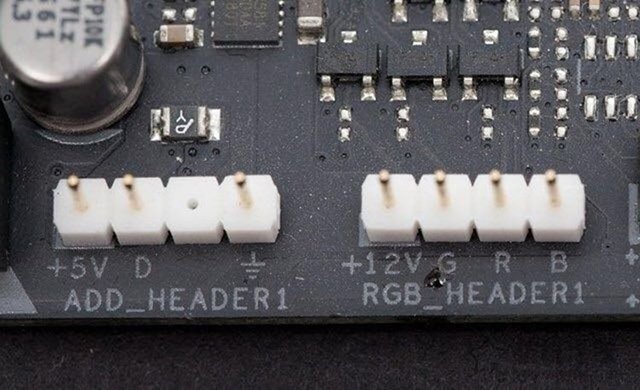

如果您是5V 3针接口，那么就可以连接到主板上的5V 3针插座上（如下图左边白色插座），而右边就是12V 4针插座机箱外置风扇，两者是不能互相通用的，在主板上插针会有电压标识机箱外置风扇，也可以直接看到是几针的。3针带来的光效可以通过编程让不同的灯组显示不同的颜色变幻，支持神光同步。而4针的接口为12V供电，4针带来的光效是让LED灯都显示相同的光效。

购买5V 3针风扇或者12V 4针机箱风扇机箱外置风扇，一定要确保主板是支持5V 3针或者12V 4针插座的，否则买了也是白买。通常主板上就算有5V 3针插座，也可能只有一个，所以风扇数量比较多必须要购买集线器进行连接，例如您风扇是5V 3针的，需要看下集线器是否支持5V 3针风扇接口。

机箱安装风扇最佳位置如下：

安装1个风扇时，安装机箱后方出风风扇效果最佳，尤其是CPU温度，降低最为明显。

安装2个风扇时，安装1个后方出风风扇和1个前方进风风扇，降温最明显，达到了不错的散热效果，前吸冷风后排热风。

安装3个风扇时，安装1个后方出风风扇和2个前方进风风扇，降温效果最佳。

安装4个风扇时，安装1个后方出风风扇和2个前方进风风扇以及1个上方出风风扇，相比3个风扇（前2后1）的时候降温幅度已经很小了。

安装5个风扇时，就是在机箱底部增加了一个风扇，对CPU温度几乎没有影响，但是能够稍微降低了显卡的温度，只有1-2度。

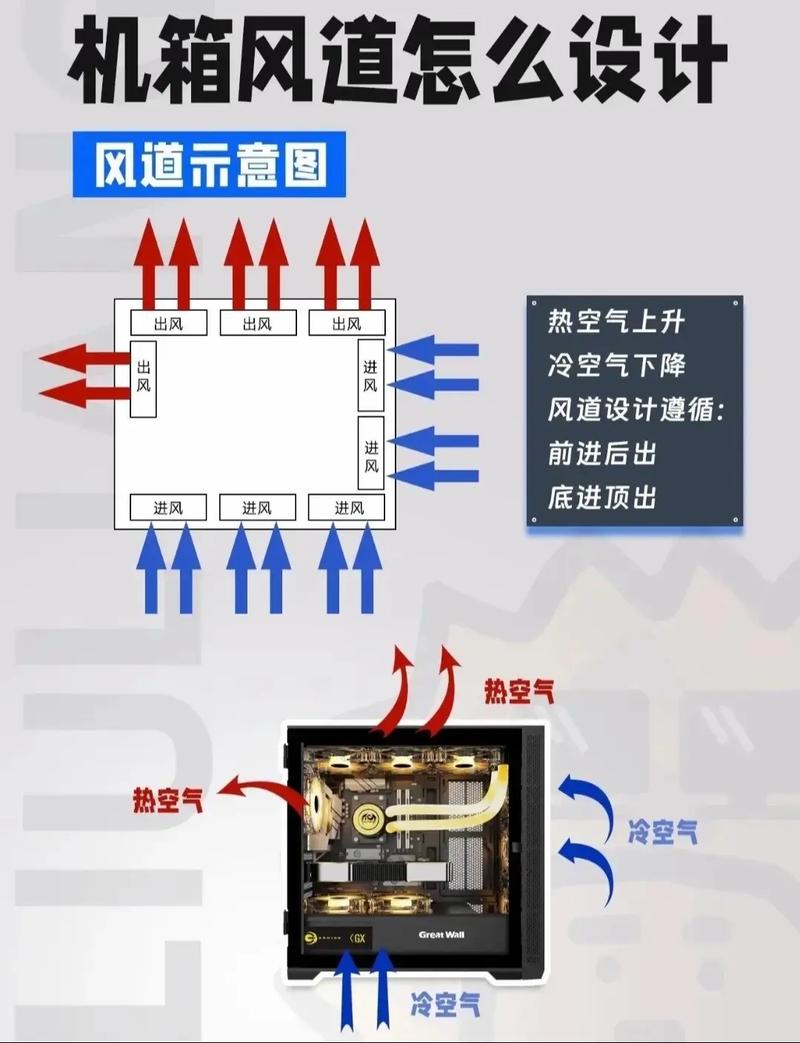

机箱风道最佳布置图解：

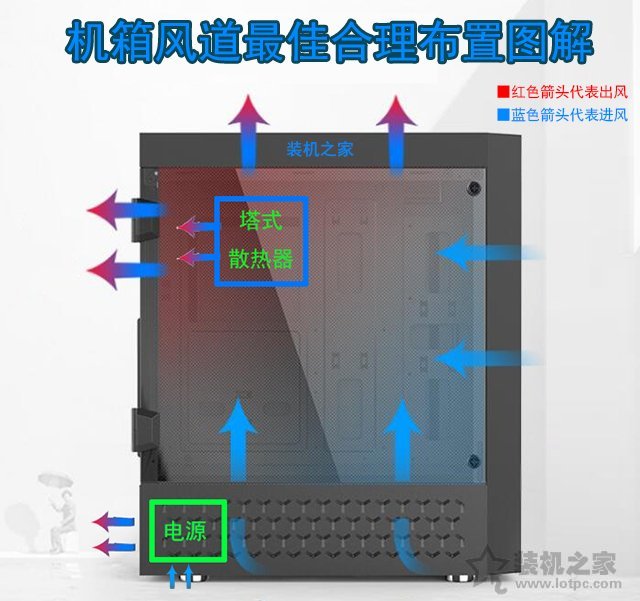

机箱风道最佳布置图解

以上就是装机之家分享的机箱风扇安装方法+安装方向图解教程，一般来说，如果只是为了散热，而不是单纯的为了机箱增加更多的灯效，个人建议1-3个风扇即可，更多的风扇效果已经不是太明显了，并且还会为电脑主机带来更大的噪音，希望文本能够帮助到大家。
