液压油缸加工工艺流程图

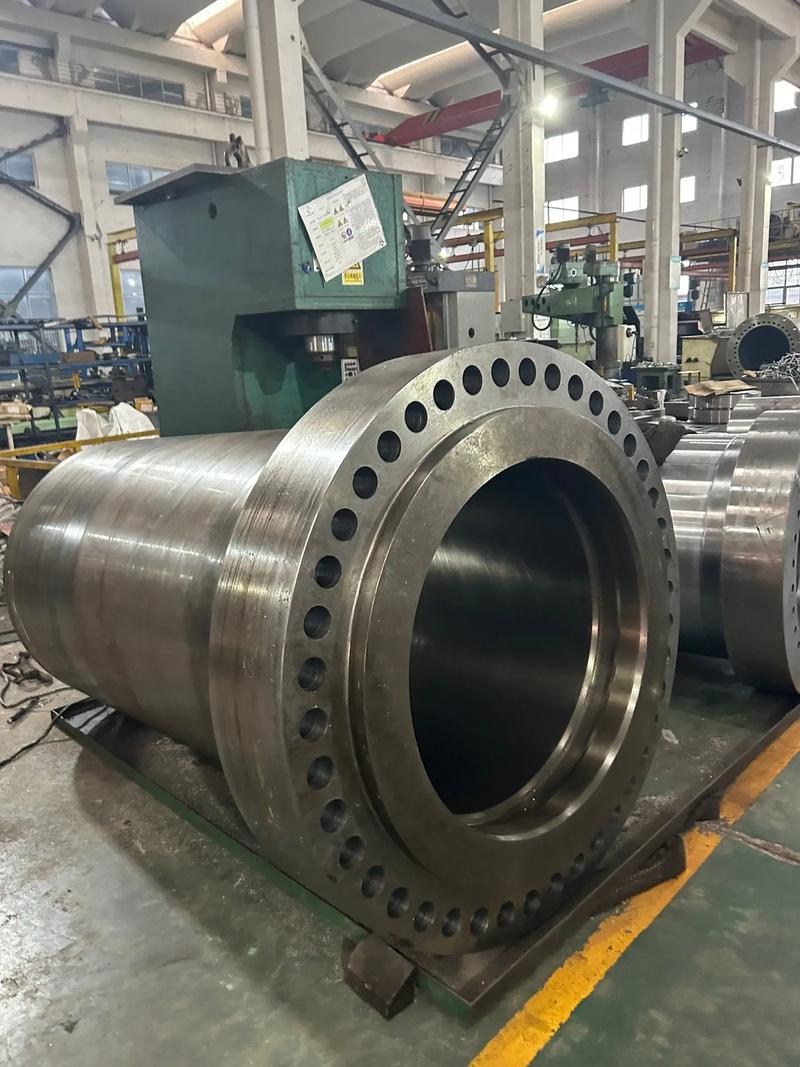

1、缸筒： a、备料（无缝钢管）→检验（材质证明书等）→调质（外包：部分零件）→车（车外圆、架子口、

镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库

b、备料（锻件）→检验（材质证明书、探伤等）→焊（毛坯对接焊）→焊接探伤→车（粗车）→调

质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库

2、活 塞、导向套： a、备料（铸件、锻件）→检验（材质证明书、锻件探伤等）→粗车→精车→检验→防锈入库

b、备料（圆钢）→检验（材质证明书等）→粗车→精车→检验→防锈入库

3、活塞杆： a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测

→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库

b、备料（锻件）→检验（材质证明书、探伤等）→材料探伤→车（粗车）→调质（外包：部分零件）

→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库

4、缸 头、杆 头：

a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库

b、备料（铸钢：正火处理）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库

c、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包：部分零件）→调质硬

度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库

5、孔卡、轴卡、丝圈、压帽：

a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库

b、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包）→调质硬度检测→车

（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库

6、缸体 焊（缸头与缸筒焊接）→焊缝保温去应力→焊接探伤→防锈入库 7、装配

熟悉装配图（含出厂试验大纲等技术文件）→零部件(含密封件、工装)清理→零部件清洗→零部件配

装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。

注：以上只是参考，以实际加工工艺为准！
